1 - Schnellstart

Diese Anleitung führt dich Schritt für Schritt zu deiner ersten Messung. Du brauchst kein Vorwissen.

Das brauchst du:

• einen Computer mit Windows oder macOS
• einen Sensor von SPL Tools mit USB-Kabel
• für die SPL Cloud (Schritt 8): Internet und eine E-Mail-Adresse

1. SPL Sense installieren

1. Lade SPL Sense für dein Betriebssystem herunter:
   • Windows
   • macOS mit Apple-Chip (M1 und neuer)
   • macOS mit Intel-Prozessor
2. Öffne die heruntergeladene Datei und folge dem Installationsprogramm.
3. Starte SPL Sense. Beim ersten Start erscheint ein Hinweis. Lies ihn und klicke auf Akzeptieren und Fortfahren.

SPL Sense aktualisiert sich selbst: Ist eine neue Version verfügbar, erscheint ein Hinweis.

2. Sensor anschliessen

Schliesse den Sensor per USB an. Pro Computer darf nur ein Sensor angeschlossen sein. Oben rechts in der Statusleiste siehst du, ob SPL Sense den Sensor erkennt.

Zeigt die Statusleiste Kein Sensor verbunden, steck das Kabel aus und wieder ein.

3. Messung anlegen

Eine Messung steht für einen Messpunkt, zum Beispiel «Hauptbühne Openair 2026». Sie kann über viele Tage laufen.

1. Klicke in der Übersicht auf Neue Messung.
2. Fülle die Felder aus:
   • Name: So erscheint die Messung in der Übersicht und im Bericht.
   • Werteprofil: Legt fest, welche Werte berechnet werden und welche Grenzwerte gelten. Für Veranstaltungen in der Schweiz wählst du die Vorlage, die zu deiner gemeldeten Kategorie passt: VNISSG 93dBA, VNISSG 96dBA oder VNISSG 100dBA. In Deutschland wählst du DIN 15905-5. Was die Vorlagen enthalten: Vorlagen für V-NISSG und DIN 15905-5.
   • Tagesgrenze: Wann ein Messtag endet. Wähle eine Zeit etwa zwei Stunden nach dem Ende der Veranstaltung, spätestens 06:00 Uhr. So landet eine Party, die bis 03:00 Uhr dauert, in einem Tag und nicht in zwei.
   • Cloud Synchronisierung: Lass das vorerst aus. Du schaltest es ein, sobald SPL Sense mit der Cloud verbunden ist (Schritt 8).
3. Klicke auf Messung erstellen.

4. Messung aktivieren

Es kann immer nur eine Messung aktiv sein. Die aktive Messung ist die, in die SPL Sense aufzeichnet.

Öffne die Messung und klicke auf Messung aktivieren.

5. Offset einstellen

Der Grenzwert gilt am lautesten Ort im Publikum, auf Ohrenhöhe. Dort kannst du den Sensor aber meistens nicht hinstellen. Deshalb misst du an einem anderen Ort und gleichst den Unterschied mit dem Offset aus. Hintergründe findest du unter Messpunkt und Offset.

So stellst du den Offset ein (die Messung muss aktiv und gestoppt sein, der Sensor angeschlossen):

1. Öffne im Menü Messung den Punkt Offsets tunen.
2. Spiele rosa Rauschen (Pink Noise) über die Beschallung ab, so laut wie während der Veranstaltung.
3. Klicke auf Max zurücksetzen.
4. Geh mit dem Sensor durch den Publikumsbereich, auch nach vorne und an die Seiten. SPL Sense merkt sich den höchsten Wert.
5. Stell den Sensor an seinen Messort, zum Beispiel ans Mischpult.
6. Stell den Offset so ein, dass Level inkl. offset gleich hoch ist wie der gespeicherte Max-Wert.
7. Klicke auf Speichern.

Während des Offset-Tunens wird nichts aufgezeichnet. Kennst du den Offset schon, zum Beispiel von einem Handmessgerät, trägst du ihn direkt unter Messung bearbeiten ein.

6. Messen

1. Klicke auf Start. SPL Sense zeichnet jetzt auf. Die ersten Werte erscheinen nach der ersten vollen Minute.
2. Unter dem Seitentitel siehst du laufend die aktuellen Pegel. Die Grafik zeigt den Verlauf des Tages.
3. Für einen grossen, gut lesbaren Bildschirm, zum Beispiel für den DJ oder die Technik, klicke auf Live Ansicht.
4. Ist die Veranstaltung vorbei, klicke auf Stopp und bestätige.

Wird der Sensor während der Messung ausgesteckt, zeigt SPL Sense Unterbrochen. Steckst du ihn wieder ein, läuft die Messung von selbst weiter.

7. Messung bearbeiten

Name, Tagesgrenze, Offsets und Werteprofil kannst du später ändern, solange die Messung gestoppt ist: Menü Messung › Messung bearbeiten, ändern und Speichern.

Änderst du das Werteprofil oder die Tagesgrenze, rechnet SPL Sense die Grenzwerte und Messtage neu.

8. Mit der SPL Cloud verbinden

In der SPL Cloud sind deine Messungen sicher archiviert. Du siehst sie auch von unterwegs und kannst sie mit anderen teilen. Die Grundfunktionen sind kostenlos.

Konto erstellen (einmalig):

1. Öffne spl.cloud im Browser. Die Anmeldeseite ist immer auf Englisch.
2. Klicke auf Sign up now, gib deine E-Mail-Adresse ein und klicke auf Send verification code.
3. Gib den Code ein, den du per E-Mail erhältst, und bestätige.
4. Ergänze Passwort und Namen und schliesse mit Create ab.

SPL Sense anmelden (einmal pro Computer):

1. In SPL Sense: Einstellungen › Cloud › Instanz anmelden.
2. Klicke auf den angezeigten Link oder scanne den QR-Code mit dem Handy. Der Code ist nur kurze Zeit gültig; ist er abgelaufen, fordere mit Neuer Anmeldecode abfragen einen neuen an.
3. In der SPL Cloud: Wähle bei Besitzer, wem dieser Computer gehört: dir persönlich oder einer Organisation, in der du Mitglied bist. Klicke auf Speichern.
4. In SPL Sense steht jetzt Instanz ist registriert.

Messung in die Cloud übertragen:

1. Öffne die Messung in SPL Sense, Menü Messung › Messung bearbeiten.
2. Schalte Cloud Synchronisierung ein und speichere.

SPL Sense lädt jetzt alle Daten der Messung hoch, auch die bereits aufgezeichneten. Ist das Internet einmal weg, misst SPL Sense weiter und holt den Upload später nach. In der SPL Cloud erscheint die Messung in der Übersicht unter den eigenständigen Messungen.

9. PDF-Bericht herunterladen

Für jeden Messtag gibt es in SPL Sense einen Tagesbericht als PDF.

1. Öffne die Messung in SPL Sense.
2. Wähle den gewünschten Tag.
3. Klicke beim Tag auf PDF.

Mit CSV daneben exportierst du die Werte des Tages, zum Beispiel für Excel.

In der SPL Cloud gibt es den Tagesbericht mit SPL Cloud Pro.

Und jetzt?

• Ist die Veranstaltung ganz vorbei, schliesse die Messung ab: Menü Messung › Messung abschliessen. Danach lässt sie sich nicht mehr verändern. Bei Bedarf öffnest du sie wieder.
• Messpunkt und Offset: richtig messen nach V-NISSG und DIN 15905-5
• Lesezugriff: Veranstalter oder Behörde Einblick geben
• Leveler: Pegel automatisch unter dem Grenzwert halten

2 - SPL Sense

SPL Sense ist die Messsoftware zum Sensor. Sie zeichnet den Schallpegel auf, zeigt ihn live an, bewertet ihn nach deinem Werteprofil und regelt bei Bedarf mit dem Leveler die Lautstärke. SPL Sense funktioniert ohne Internet; mit der SPL Cloud werden die Daten zusätzlich online archiviert.

Dieses Kapitel richtet sich an Fachleute. Für die erste Messung reicht der Schnellstart.

2.1 - Installation und Updates

Plattformen

Die Funktionen sind überall gleich. Einzige Ausnahme: Den Sensor kalibrieren kannst du nur in der Desktop-App.

Installation

Öffne die heruntergeladene Datei und folge dem Installationsprogramm. Welchen Mac du hast, siehst du unter Apple-Menü › Über diesen Mac: «Chip» bedeutet Apple-Chip, «Prozessor» Intel.

Erster Start

Beim ersten Start zeigt SPL Sense einen Hinweis zum Datenschutz. Mit Akzeptieren und Fortfahren geht es weiter, mit Applikation beenden wird SPL Sense geschlossen.

Updates

SPL Sense prüft selbst, ob eine neue Version verfügbar ist. Ist das der Fall, erscheint auf der Übersicht der Hinweis Update verfügbar mit den Buttons Update und Später erinnern.

1. Stoppe eine laufende Messung. Während einer Messung lässt sich kein Update installieren.
2. Klicke auf Update und danach auf Aktualisieren und neu starten.
3. SPL Sense lädt die neue Version, installiert sie und startet neu.

Startet SPL Sense nach dem Update nicht von selbst, starte es von Hand. Nach einem Neustart ist keine Messung aktiv, ausser der autonome Modus ist eingeschaltet.

Die aktuelle Version und die Versionsgeschichte findest du unter Einstellungen › Über.

Wo die Daten liegen

SPL Sense speichert alle Messungen lokal auf dem Computer:

Sichere diesen Ordner regelmässig oder schalte für deine Messungen die Cloud Synchronisierung ein. Einzelne Messungen sicherst du als .splsense-Datei, siehe Import und Export.

2.2 - Oberfläche und Suche

Statusleiste

Oben auf jeder Seite steht die Statusleiste:

• Logo und Pfad: Das Logo führt zur Übersicht, der Pfad daneben zurück zu übergeordneten Seiten.
• Gerätestatus: zeigt auf einen Blick, was gerade läuft:
  • Messung läuft (grün, mit dem aktuellen LAeq 1 s): Ein Klick öffnet die Live Ansicht.
  • Messung gestoppt oder Kein Sensor verbunden (rot): Ein Klick öffnet die aktive Messung.
  • Keine Messung geladen
• Verbundene Geräte: Sensor, Leveler und Cloud-Verbindung, jeweils mit ihrem Zustand. Ist die Fernsteuerung aus der SPL Cloud erlaubt, steht hier auch das.
• Suche (Lupe), Hilfe (Fragezeichen, öffnet diese Dokumentation) und Einstellungen (Zahnrad).

Übersicht

Die Übersicht listet alle offenen Messungen als Karten. Jede Karte zeigt den Zustand der Messung und die Werte der letzten vier Messtage, eingefärbt nach den Schwellen des Werteprofils. Darunter stehen die abgeschlossenen Messungen als kurze Liste.

Rechts oben legst du mit Neue Messung eine Messung an oder holst mit Import eine gesicherte Messung zurück.

Unten auf der Übersicht stehen der verbundene Sensor, ein angeschlossener Leveler und, wenn verfügbar, ein Hinweis auf ein Update.

Messungsseite

• Seitenkopf: Name, Zustand und die wichtigsten Aktionen als Buttons, zum Beispiel Start oder Stopp. Alle weiteren Aktionen stehen im Menü Messung. Aktionen, die die Messung endgültig verändern (Deaktivieren, Abschliessen), stehen am Ende des Menüs.
• Live-Leiste: Während der Messung siehst du unter dem Seitenkopf laufend die 1-Sekunden-Werte und, falls aktiv, den Leveler.
• Tage und Grafik: Wähle einen Messtag; die Grafik zeigt seinen Verlauf. Beim Tag findest du die Buttons PDF (Tagesbericht) und CSV.
• Darunter: Überschreitungen, Ereignisse, Sensor und Cloud-Synchronisierung.

Was die Werte und Markierungen bedeuten, steht unter Messdaten auswerten.

Zustände einer Messung

Mehr dazu unter Messungen.

Suche

Mit der Lupe oder mit Ctrl+K (Mac: ⌘+K) öffnest du die Suche. Sie findet Messungen (offene und abgeschlossene), Einstellungsseiten, Werteprofile und Live Anzeige Screens. Mit den Pfeiltasten wählst du einen Treffer, mit Enter öffnest du ihn.

Einstellungen findest du auch über Stichworte, zum Beispiel «Passwort» für die Operator-PIN oder «Limiter» für den Leveler.

Bedienung auf Tablet und Handy

Im Webserver-Betrieb (Linux) bedienst du SPL Sense über den Browser, auch von Tablet oder Handy. Die Oberfläche passt sich an kleine Bildschirme an: Der Pfad in der Statusleiste wird zu einem Zurück-Link, Listen werden untereinander angezeigt.

2.3 - Messungen

Eine Messung steht für einen Messpunkt. Sie enthält ihre Einstellungen (Werteprofil, Tagesgrenze, Offsets, Leveler) und alle aufgezeichneten Daten. Eine Messung kann über viele Tage laufen und beliebig oft gestartet und gestoppt werden.

Ablauf

anlegen / importieren
        │
        ▼
     offen ──aktivieren──▶ aktiv ──Start──▶ läuft ──Stopp──▶ aktiv (gestoppt)
        ▲                   │                │ Sensor weg   ▲
        │              deaktivieren          ▼              │ Sensor wieder da
        └───────────────────┘           unterbrochen ───────┘
        │
   abschliessen ──▶ abgeschlossen ──wieder öffnen──▶ offen

• Aktivieren: Es ist immer höchstens eine Messung aktiv; nur in sie zeichnet SPL Sense auf. Wechseln kannst du nur, wenn die aktive Messung gestoppt ist.
• Starten und Stoppen: Start braucht einen verbundenen Sensor. Stopp fragt zur Sicherheit nach. Ist der Leveler aktiv, weist SPL Sense darauf hin, dass er beim Stoppen ausgeschaltet wird.
• Unterbrochen: Wird der Sensor ausgesteckt oder liefert er 20 Sekunden lang keine Werte (zum Beispiel weil der Computer im Ruhezustand war), wird die Messung unterbrochen. Liefert der Sensor wieder Daten, läuft sie von selbst weiter. Eine unterbrochene Messung beendest du mit Stopp.
• Deaktivieren: Menü Messung › Deaktivieren. Die Messung bleibt offen, ist aber nicht mehr aktiv.
• Neustart von SPL Sense: Nach einem Neustart ist keine Messung aktiv. Soll eine Messung automatisch weiterlaufen, nutze den autonomen Modus.

Anlegen

Auf der Übersicht Neue Messung:

Eine neue Messung ist noch nicht aktiv. Ihr Leveler ist auf SPL Tools L1 (USB) und den Modus Aus eingestellt.

Bearbeiten

Menü Messung › Messung bearbeiten. Möglich, solange die Messung nicht läuft, nicht unterbrochen und nicht abgeschlossen ist. Eine Messung, die nicht aktiv ist, kannst du auch bearbeiten, während eine andere aufzeichnet.

• Name, Tagesgrenze
• Cloud Synchronisierung: Einschalten lädt alle Daten der Messung hoch, auch die bereits aufgezeichneten. Ausschalten stoppt den Upload; was schon in der Cloud ist, bleibt dort.
• Offsets für A, C und Z, siehe unten
• Werteprofil: mit Werteprofil bearbeiten anpassen

Änderst du Tagesgrenze oder Werteprofil, rechnet SPL Sense die Grenzwerte und Messtage neu. Jede Änderung der Offsets und des Werteprofils erscheint in den Ereignissen.

Die Leveler-Einstellungen bearbeitest du separat, sie lassen sich auch während der Messung ändern.

Offsets

Der Offset rechnet die Werte am Messort auf den lautesten Ort im Publikum um. Wie du ihn bestimmst, steht unter Messpunkt und Offset.

Du hast zwei Wege:

• Offsets tunen (Menü Messung): mit Live-Werten. Nur bei der aktiven, gestoppten Messung mit verbundenem Sensor. Die Tabelle zeigt pro Bewertung den aktuellen Pegel, den höchsten Pegel seit Max zurücksetzen, den Offset und beide Werte inklusive Offset. Was du hier misst, wird nicht aufgezeichnet.
• Messung bearbeiten: Offsets direkt als Zahl eintragen, zum Beispiel aus einer Messung mit einem Handmessgerät.

Ein geänderter Offset gilt ab dem nächsten Start. Bereits aufgezeichnete Daten behalten den Offset, mit dem sie aufgezeichnet wurden.

Abschliessen und wieder öffnen

Ist die Veranstaltung vorbei, schliesst du die Messung ab: Menü Messung › Messung abschliessen. Die Messung muss gestoppt sein. Danach ist sie gesperrt: Sie lässt sich nicht mehr aktivieren, bearbeiten oder starten, aber ansehen und exportieren. Ist der autonome Modus auf diese Messung eingestellt, wird er ausgeschaltet.

Eine abgeschlossene Messung öffnest du im Menü mit Messung wieder öffnen wieder.

Löschen

Eine offene Messung löschst du unter Messung bearbeiten › Messung löschen, eine abgeschlossene im Menü Messung. Gelöscht wird nur auf diesem Computer; was in der SPL Cloud ist, bleibt dort. Wie du die Messung auch in der Cloud löschst, steht unter Messungen in der Cloud.

Import und Export

Eine Messung lässt sich als .splsense-Datei sichern und auf einem anderen Computer wieder einlesen, mit allen Daten und Einstellungen.

• Exportieren: Schliesse die Messung ab und klicke auf Messung exportieren.
• Importieren: Auf der Übersicht Import, dann die Datei in das Feld ziehen. Gibt es die Messung schon, kannst du sie mit Existierende Messung überschreiben ersetzen.

Die Werte als Tabelle exportierst du als CSV, siehe Messdaten auswerten.

2.4 - Messdaten auswerten

Die Messungsseite sieht in SPL Sense und in der SPL Cloud gleich aus. Was hier steht, gilt für beide; Abweichungen bei den Berichten stehen am Schluss.

Messtage und Grafik

Die Daten sind nach Messtagen gegliedert; ein Messtag endet an der Tagesgrenze der Messung. Jeder Tag zeigt die Werte des Werteprofils, eingefärbt nach den Schwellen: gelb für Benachrichtigung, orange für Warnung, rot für Limit. Mit Alle Tage anzeigen blendest du ältere Tage ein.

Die Grafik zeigt den Verlauf des gewählten Tages:

• die Werte des Werteprofils als Linien, die Bewertung als farbiges Band
• Kommentare und Ereignisse als Markierungen
• ausgenommene Zeitbereiche ausgegraut
• bei aktivem Leveler zusätzlich den Signalpegel (Line), die Gain-Reduktion und die Korrelation

Die ersten Werte erscheinen nach der ersten vollen Minute der Aufzeichnung.

Intervall-Details

Ein Klick in die Grafik öffnet die Details der Minute an dieser Stelle (ein Intervall): alle Werte, das Spektrum in Terzbändern und die Prüfergebnisse. Mit den Pfeilen blätterst du zur vorherigen oder nächsten Minute.

Überschreitungen

Der Bereich Überschreitungen listet pro Wert des Werteprofils, wann der gewählte Tag eine Schwelle überschritten hat, mit dem höchsten Wert. Ein Klick auf einen Eintrag zeichnet die Schwellen in die Grafik ein.

Ereignisse

Der Bereich Ereignisse listet alles, was mit der Messung passiert ist, das Neueste zuoberst:

• Aufzeichnung gestartet und gestoppt, mit Grund (zum Beispiel manuell, autonomer Modus, Mikrofon getrennt, Ruhezustand, Sensor wieder verbunden)
• Messung erstellt, aktiviert, abgeschlossen, wieder geöffnet
• Offsets, Werteprofil und Leveler-Einstellungen geändert, jeweils mit den alten und neuen Werten
• Leveler bypassed und wieder aktiviert
• Kommentare und geänderte ausgenommene Zeitbereiche

Kam eine Änderung über die SPL Cloud oder die API, steht das dabei, bei der Cloud auch, von wem.

Kommentare

Mit Hinzufügen › Kommentar hinzufügen im Bereich Ereignisse hältst du etwas zu einem Zeitpunkt fest, zum Beispiel «Zugabe» oder «Offset mit Handmessgerät geprüft». Kommentare erscheinen in der Grafik und lassen sich später bearbeiten. Bei einer abgeschlossenen Messung sind Kommentare nur bis zum Zeitpunkt des Abschlusses möglich.

Zeitbereiche ausnehmen

Manche Zeiten sollen nicht in die Bewertung einfliessen, zum Beispiel das Einmessen mit rosa Rauschen vor Türöffnung. Mit Hinzufügen › Zeitbereich ausnehmen legst du dafür einen Bereich mit Von, Bis und Kommentar fest.

Ein ausgenommener Bereich:

• wird in der Grafik ausgegraut und als Nicht gewertet markiert
• zählt nicht für Maxima, die Bewertung nach dem Werteprofil und die Überschreitungen
• bleibt mit allen Messdaten erhalten

Mit Wieder werten? hebst du die Ausnahme auf. Jede Änderung erscheint in den Ereignissen.

Berichte und Exporte

In der SPL Cloud gibt es den Tagesbericht, auch mit Abweichungen, sowie einen Bilderbericht mit Pro.

Cloud-Synchronisierung

Ist die Cloud Synchronisierung eingeschaltet, zeigt die Messungsseite den Stand des Uploads: Online, Offline und wie viele Intervalle, Ereignisse und Leveler-Statistiken noch auf den Upload warten. Ohne Internet misst SPL Sense normal weiter und holt den Upload nach.

2.5 - Werteprofile

Ein Werteprofil legt fest, welche Werte eine Messung berechnet und ab wann sie als zu laut gelten. Es bestimmt die Farben in Übersicht und Grafik, die Überschreitungen und die Alarme in der SPL Cloud.

Aufbau

Ein Werteprofil besteht aus einem oder mehreren Werten. Jeder Wert hat:

Beispiele: Leq, A, 60 Minuten ergibt LAeq 60′; MaxF, C, 1 Minute ergibt LCFmax 1′.

Mittelwerte werden gleitend berechnet: LAeq 60′ ist zu jeder Minute der Mittelwert über die 60 Minuten davor, auch über die Tagesgrenze und über Pausen hinweg. Ein Wert gilt als über der Schwelle, wenn er sie überschreitet; genau gleich viel ist noch in Ordnung.

Eingebaute Vorlagen

SPL Sense bringt Vorlagen für die Schweiz (V-NISSG) und Deutschland (DIN 15905-5) mit. Die Werte stehen unter Vorlagen für V-NISSG und DIN 15905-5. Eingebaute Vorlagen lassen sich nicht verändern.

Eigene Vorlagen

Unter Einstellungen › Werteprofile › Erstellen legst du eigene Vorlagen an:

1. Gib einen Namen ein.
2. Füge mit Werte hinzufügen die gewünschten Werte hinzu und setze die Schwellen.
3. Klicke auf Speichern.

Eigene Vorlagen kannst du jederzeit ändern oder löschen. Messungen, die eine Vorlage verwenden, sind davon nicht betroffen: Beim Anlegen wird die Vorlage in die Messung kopiert.

Werteprofil einer Messung ändern

Menü Messung › Messung bearbeiten › Werteprofil bearbeiten. Hier wählst du eine andere Vorlage oder passt die Werte direkt an. Weicht das Profil von seiner Vorlage ab, zeigt SPL Sense das an; mit Profile auf Vorlage-Werte zurücksetzten stellst du die Werte der Vorlage wieder her.

Beim Speichern rechnet SPL Sense alle bisherigen Messtage mit dem neuen Profil neu. Die Messdaten selbst ändern sich dabei nicht. Die Änderung erscheint mit altem und neuem Profil in den Ereignissen.

2.6 - Live-Anzeige und Kiosk

Die Live Ansicht zeigt die aktuellen Werte gross und gut lesbar, zum Beispiel auf einem zweiten Bildschirm beim DJ oder bei der Technik. Du öffnest sie auf der Messungsseite mit Live Ansicht oder mit einem Klick auf den Gerätestatus in der Statusleiste.

Screens wählen

Oben rechts in der Live Ansicht wählst du den Screen. SPL Sense merkt sich pro Messung, welcher zuletzt verwendet wurde.

Eingebaut sind Screens für die gängigen Fälle, jeweils mit und ohne Leveler-Anzeige:

Eigene Screens

Unter Einstellungen › Live Anzeige Screens › Erstellen:

1. Gib einen Namen ein.
2. Füge mit Hinzufügen Widgets hinzu.
3. Ordne sie auf dem Raster an: Ziehe ein Widget, um es zu verschieben, und seine Ecke, um die Grösse zu ändern. Mit der Tastatur: Pfeiltasten verschieben, Shift + Pfeiltasten ändern die Grösse.
4. Wähle ein Widget, um seinen Typ mit Ändern zu wechseln oder seine Farbschwellen festzulegen.
5. Speichern.

Die Vorschau zeigt Platzhalterwerte in der echten Grösse, so siehst du, wie gross die Zahlen werden. Auf schmalen Bildschirmen stehen die Widgets untereinander.

Widgets

Farbschwellen

Numerische Widgets färben sich ein, wenn ein Wert eine Schwelle überschreitet. Die Schwellen setzt du von Hand oder übernimmst sie mit Vom Werteprofil aus der Messung. Das geht nur für Zeiten über einer Minute, weil das Werteprofil keine kürzeren Zeiten kennt.

Vollbild und Kiosk

Mit Vollbild schaltet die Live Ansicht in den Kiosk-Modus: Statt Menüs zeigt eine schmale Leiste nur Messung, Screen, Zeit des letzten Werts und Gerätestatus. Die Widgets füllen den ganzen Bildschirm, auch auf einem grossen Fernseher. Vollbild verlassen führt zurück.

Ist eine Operator-PIN gesetzt, fragt SPL Sense sie beim Verlassen der Live Ansicht und des Vollbilds ab. So kann am DJ-Pult niemand die Einstellungen ändern.

Für Geräte, die direkt in die Live Ansicht starten sollen, siehe SPL Sense für Linux › Betrieb.

2.7 - Leveler

Der Leveler hält den Pegel automatisch unter einem Grenzwert. SPL Sense misst mit dem Sensor den Schallpegel, erhält vom Leveler-Gerät den Pegel des Signals, das es gerade ausgibt (Line-Pegel), und berechnet daraus, um wie viel die Lautstärke gesenkt werden muss (Gain-Reduktion). Das Leveler-Gerät setzt die Reduktion im Signalweg um.

Der Leveler gehört zur Messung: Jede Messung hat ihre eigenen Leveler-Einstellungen. Du findest sie im Menü Messung › Leveler Einstellungen.

Varianten

Für Q-SYS gibt es das Plugin SPL Sense Leveler: herunterladen. Füge es in dein Q-SYS-Design ein und trage im Plugin die IP-Adresse des Computers mit SPL Sense, den Port und den API Key ein. In SPL Sense muss unter Einstellungen › API der Modus Nur externer Leveler oder Vollzugriff eingeschaltet sein, siehe SPL Sense API. Stimmen die Angaben, zeigt das Plugin den Zustand und die Messwerte von SPL Sense an.

SPL Tools L1 über USB

Schliesse den L1 per USB an. In den Leveler-Einstellungen der Messung steht unter Leveler-Verbindung dann Verbunden mit Typ, Seriennummer und Firmware.

SPL Tools L1 über Netzwerk

1. Wähle SPL Tools L1 (Netzwerk).
2. Trage bei Host den Namen oder die IP-Adresse des L1 ein, oder klicke auf Suchen: SPL Sense sucht dann L1-Geräte im lokalen Netzwerk.
3. Trage den API Key des L1 ein.
4. Wähle die Sicherheit:
   • HTTP (L1 TLS aus): unverschlüsselt, nur in geschützten lokalen Netzwerken
   • HTTPS, fixiertes Zertifikat: verschlüsselt mit dem eigenen Zertifikat des L1. Lies den Fingerabdruck mit Vom L1 lesen und vergleiche ihn mit dem, der auf dem L1 angezeigt wird.
   • HTTPS, vertrauenswürdige CA: verschlüsselt mit einem Zertifikat einer anerkannten Stelle
5. Klicke auf Verbindung testen und danach auf Speichern.

Am einfachsten geht es mit Vom L1 an USB einrichten: Steck den L1 einmal per USB an, und SPL Sense übernimmt Host, API Key, Sicherheit und Fingerabdruck. Hat der L1 noch keinen API Key, erzeugt SPL Sense einen.

Nach mehreren falschen API Keys sperrt der L1 die Verbindung für 30 Sekunden.

Den L1 selbst einrichten

Ist ein L1 per USB angeschlossen, richtest du ihn unter Einstellungen › Leveler ein:

• Geräteinformation: Typ, Seriennummer, Firmware, MAC-Adressen
• Ethernet Konfiguration: automatisch oder statisch mit IP-Adresse, Netzmaske und Gateway
• WiFi Konfiguration: Netzwerk und Passwort. Der L1 unterstützt nur 2.4-GHz-Netzwerke. Der Status zeigt Verbindung und Signalstärke.
• Netzwerk-API: Hostname, API Key (leer: Leveling über das Netzwerk aus; mit Generieren erzeugst du einen), Admin-Passwort für die Weboberfläche des L1 und die Verschlüsselung (Aus, Selbstsigniertes Zertifikat, Eigenes Zertifikat)

Grenzwerte und Modus gehören nicht hierher, sondern in die Leveler-Einstellungen der Messung.

Modi

Hintergrund zur Publikumskompensation: Publikumslärm.

Grenzwerte

Unter Limit Werte trägst du für A, C und Z je einen Grenzwert zwischen 40 und 140 dB ein. Ein leeres Feld heisst: Diese Gewichtung wird nicht geregelt. Sind mehrere Grenzwerte gesetzt, gilt jeweils die Gewichtung, die die grösste Reduktion verlangt; sie heisst dominant.

Der Leveler regelt auf einen Mittelwert über etwa 10 Sekunden. Die Gain-Reduktion beträgt höchstens 40 dB.

Line Offset einmessen

Nur für den Modus mit Publikumskompensation. Der Line Offset ist der Unterschied zwischen dem Pegel am Sensor und dem Line-Pegel, wenn nur die Beschallung spielt. Vor dem Einmessen muss die Messung aktiv und gestoppt sein, der Sensor verbunden und der Leveler-Modus gespeichert oder angewendet (Anwenden).

1. Spiele rosa Rauschen über die ganze Signalkette ab, so laut wie während der Veranstaltung. Ist ein DJ-Pult die Quelle, speise das Rauschen am DJ-Pult ein.
2. Achte darauf, dass es still ist: kein Publikum, keine Gespräche, keine anderen Quellen.
3. Klicke auf Line Offset messen. SPL Sense misst drei Sekunden lang und trägt den Line Offset für A, C und Z ein.
4. Prüfe die Korrelation: Sie sollte bei allen Gewichtungen möglichst genau 1.000 betragen. Sonst wiederhole die Messung.
5. Speichern.

Den Line Offset kannst du auch von Hand ändern. Sei dabei vorsichtig: Schon eine kleine Abweichung führt dazu, dass der Leveler Publikumslärm ignoriert oder zu stark eingreift.

Korrelation lesen

Die Korrelation vergleicht den gemessenen Pegel mit dem Pegel, den die Beschallung allein erzeugen sollte.

Während der Messung

Läuft die Messung und ist der Leveler aktiv, zeigt die Live-Leiste:

• die aktuelle Gain-Reduktion
• die Korrelation pro Gewichtung; die dominante ist fett und mit > markiert, zum Beispiel > 0.987 @A
• den 1-Sekunden-Pegel der dominanten Gewichtung hervorgehoben

Grenzwerte, Modus und Line Offsets kannst du auch während der Messung ändern; sie gelten sofort, ohne dass die Gain-Reduktion springt. Das Einmessen ist nur bei gestoppter Messung möglich.

Die Tagesgrafik zeigt zusätzlich den Line-Pegel, die Gain-Reduktion und die Korrelation. Mit der Cloud Synchronisierung gehen diese Daten auch in die SPL Cloud.

Warnungen

Bypass

Mit Leveler bypassen schaltest du die Regelung sofort aus, zum Beispiel bei einem Problem. Achtung: Die Lautstärke steigt dann um die aktuelle Gain-Reduktion. Bei 15 dB Reduktion wird es also schlagartig 15 dB lauter.

Der Bypass gilt für das ganze Gerät und bleibt eingeschaltet, bis du ihn mit Leveler aktivieren aufhebst, auch über einen Neustart, einen Messungswechsel oder ein Aus- und Einstecken hinweg. Solange er aktiv ist, zeigen Übersicht und Messungsseite einen Hinweis.

Stopp und Unterbruch

• Stopp: Der Leveler setzt die Gain-Reduktion auf 0 und gibt die Kontrolle ab. SPL Sense warnt beim Stoppen, wenn der Leveler gerade reduziert.
• Unterbrochen (Sensor weg): Die letzte Gain-Reduktion bleibt bestehen, bis der Sensor wieder Daten liefert.

Wer was ändern kann

Die Leveler-Einstellungen lassen sich bei jeder offenen Messung ändern, auch ohne Sensor und auch, wenn sie nicht aktiv ist. Bei einer abgeschlossenen Messung nicht. Aus der SPL Cloud lassen sich Modus, Grenzwerte und Line Offsets per Fernsteuerung ändern, nicht aber die Verbindung und das Einmessen.

2.8 - Sensor und Kalibrierung

Sensorinformationen

Unter Einstellungen › Sensor Informationen (oder mit einem Klick auf den Sensor auf der Übersicht) siehst du:

• Geräteinformation: Seriennummer, Hardware Revision, MCU ID, Firmware Version, Qualitätsprüfung
• Versorgungsspannung und MCU Temperatur, mit Messwerte aktualisieren neu abgefragt
• Kalibrierung: Datum, von wem, gültig bis
• Wetterschutz: der eingestellte Kompensationsfilter

Schliesse an einen Computer mit SPL Sense immer nur einen Sensor an. Wechselst du den Sensor während einer Messung (ausstecken, anderen einstecken), misst SPL Sense mit dem neuen weiter; die betroffene Minute wird in den Daten markiert.

Kalibrierstatus

Ist die Kalibrierung verfallen oder ungültig, fragt SPL Sense beim Start der Messung nach (Trotzdem starten). Startet die Messung über den autonomen Modus, die API oder die Fernsteuerung, fragt SPL Sense nicht.

Wetterschutzfilter

Ein Wetterschutz über dem Mikrofon verändert den Frequenzgang ein wenig. Der Kompensationsfilter gleicht das aus. Er muss zum verwendeten Wetterschutz passen:

• Filter für SPL Tools W1 aktivieren für den Wetterschutz SPL Tools W1
• Filter für Wetterschutz V1 aktivieren für den älteren Wetterschutz V1
• Filter deaktivieren ohne Wetterschutz

Der Filter wird im Sensor gespeichert und gilt, bis du ihn änderst, auch für andere Messungen und auf anderen Computern. Ändern kannst du ihn nur, wenn keine Messung läuft. Ist er eingeschaltet, zeigt die Übersicht einen Hinweis, und die Messdaten werden markiert.

Sensor kalibrieren

Mit einer Berechtigung als Kalibrierer kannst du Sensoren selbst kalibrieren. Du brauchst:

• SPL Sense für Windows oder macOS (im Webserver-Betrieb nicht verfügbar)
• Internet
• einen Schallkalibrator mit 94 oder 114 dB
• eine Bestätigung als Kalibrierer von SPL Tools (siehe unten)

Als Kalibrierer registrieren

1. Auf der Sensorseite Kalibrieren › Als Kalibrierer registrieren.
2. Fülle das Online-Formular aus. Darin beschreibst du auch deine Kalibrierausrüstung.
3. SPL Tools prüft deine Anfrage und bestätigt sie per E-Mail.

Sobald die Bestätigung da ist, kannst du kalibrieren.

Ablauf

Die Messung muss gestoppt und der Sensor verbunden sein.

1. Sensorseite › Kalibrieren › Anmelden. SPL Sense zeigt, als wer du angemeldet bist, und die aktuelle Kalibrierung.

2. Setze den eingeschalteten Kalibrator auf den Sensor und warte, bis der Pegel stabil ist.

3. Klicke auf 94dB messen bzw. 114dB messen, passend zu deinem Kalibrator.

4. Prüfe das Messergebnis:

   • Messabweichung: Schwankung während der Messung
   • Abweichung der vorherigen Kalibrierung: wie weit der Sensor seit der letzten Kalibrierung abweicht

   Deuten die Werte darauf hin, dass der Sensor driftet, warnt SPL Sense. Kalibriere dann nochmals und prüfe den Sensor auf mechanische Schäden; im Zweifel sende ihn zur Kontrolle ein.

5. Wähle die Signierende Organisation und das Zertifikat, ergänze Kalibriert für und Kalibriergerät.

6. Klicke auf Kalibrierung signieren und speichern.

Die Kalibrierung wird digital signiert und im Sensor gespeichert. Ab jetzt sind die Messdaten mit der neuen Kalibrierung signiert.

Ein Sensor ohne bisherige Kalibrierung kann nicht selbst kalibriert werden. Wende dich in diesem Fall an SPL Tools.

2.9 - Autonomer Modus

Im autonomen Modus aktiviert und startet SPL Sense eine bestimmte Messung von selbst, sobald SPL Sense startet. Das ist gedacht für fest installierte Systeme, zum Beispiel in einem Club oder auf einem Raspberry Pi: Nach einem Stromausfall oder Neustart misst das System ohne Zutun weiter.

Einrichten

1. Einstellungen › Autonomer Modus.
2. Schalte Automatische Messung wenn eingeschaltet auf Ein.
3. Wähle die Messung. Zur Auswahl stehen nur offene Messungen.
4. Speichern. Ist SPL Sense gestoppt und ein Sensor verbunden, bietet SPL Sense an, die Messung sofort zu starten.

Verhalten

• Beim Start von SPL Sense: Die gewählte Messung wird aktiviert und gestartet. Ist kein Sensor verbunden, steht die Messung auf Unterbrochen und beginnt aufzuzeichnen, sobald der Sensor da ist.
• Stoppen: Du kannst die Messung jederzeit stoppen. Sie bleibt dann gestoppt, bis SPL Sense das nächste Mal startet.
• Abschliessen: Wird die Messung abgeschlossen, schaltet sich der autonome Modus aus.
• Kalibrierung: Beim automatischen Start fragt SPL Sense nicht nach, auch wenn die Kalibrierung abgelaufen ist. In den Ereignissen steht als Grund Automatisch gestartet (autonome Messung).

Für den unbeaufsichtigten Betrieb

Kombiniere den autonomen Modus mit:

• einer Operator-PIN, damit niemand die Einstellungen ändert
• der Live Ansicht im Kiosk-Modus als Anzeige
• der Cloud Synchronisierung, damit du die Messung aus der Ferne siehst, und mit Pro Alarmen, falls die Messung ausfällt

2.10 - Einstellungen

Die Einstellungen öffnest du mit dem Zahnrad oben rechts. Jede Zeile zeigt den aktuellen Stand.

Operator-PIN

Mit einer Operator-PIN schützt du SPL Sense vor Änderungen. Ohne PIN kann jede Person, die Zugriff auf SPL Sense hat, alles ändern.

1. Einstellungen › Operator-PIN.
2. Gib eine Neue PIN ein (4 bis 8 Ziffern) und wiederhole sie.
3. Speichern.

Mit gesetzter PIN:

• sind alle Seiten ausser der Live Ansicht gesperrt. SPL Sense zeigt SPL Sense ist gesperrt und fragt nach der PIN.
• fragt SPL Sense die PIN auch beim Verlassen der Live Ansicht und des Vollbilds ab.
• gilt die PIN in der App und im Browser (Webserver-Betrieb).

Mit PIN entfernen hebst du den Schutz wieder auf.

SPL Cloud

Unter Einstellungen › Cloud verbindest du SPL Sense mit der SPL Cloud. Eine angemeldete Installation heisst in der Cloud Instanz.

Anmelden

1. Instanz anmelden. SPL Sense braucht dafür Internet.
2. Öffne den angezeigten Link oder scanne den QR-Code mit einem anderen Gerät. Der Code ist nur kurze Zeit gültig; mit Neuer Anmeldecode abfragen erhältst du einen neuen.
3. Melde dich in der SPL Cloud an und bestätige die Registrierung. Wähle dabei den Besitzer: du persönlich oder eine Organisation, in der du Mitglied bist. Siehe Organisationen.

Danach zeigt die Seite Instanz ist registriert mit Instanz ID, Host, Besitzer und dem Verbindungsstatus (Online, Verbinden…, Offline).

Welche Messungen in die Cloud gehen, legst du pro Messung mit der Cloud Synchronisierung fest, siehe Messungen.

Abmelden

Instanz abmelden trennt SPL Sense von der Cloud. Bei allen Messungen wird die Cloud Synchronisierung ausgeschaltet; was schon in der Cloud ist, bleibt dort. Nach einer neuen Anmeldung schaltest du die Synchronisierung pro Messung wieder ein.

Zeigt die Seite Authentifizierung fehlgeschlagen!, melde die Instanz ab und wieder an.

Fernsteuerung erlauben

Mit Fernsteuerung erlauben dürfen Personen mit Zugriff auf diese Instanz in der SPL Cloud Messungen starten und stoppen, wechseln und erstellen sowie Offsets, Leveler und Werteprofil ändern, solange SPL Sense online ist. Kalibrierung und Updates sind aus der Ferne nie möglich.

Die Fernsteuerung ist standardmässig aus. Ist sie eingeschaltet, zeigt die Statusleiste das an, und jeder Befehl aus der Cloud erscheint als Meldung und in den Ereignissen der Messung, mit dem Namen der Person.

In der Cloud braucht die Fernsteuerung SPL Cloud Pro auf der Messung.

API

Über die SPL Sense API lassen sich SPL Sense überwachen und steuern und externe Audioprozessoren als Leveler anbinden. Standardmässig ist sie aus. Details unter SPL Sense API.

Sprache

Deutsch, Englisch, Französisch oder Betriebssystem Standard.

Über

Version, Release Notes (englisch), Kontakt, Datenschutzerklärung und die verwendeten Open-Source-Lizenzen.

3 - SPL Sense für Linux

Unter Linux läuft SPL Sense ohne eigenes Fenster als Webserver im Hintergrund. Bedient wird es im Browser, auf dem Gerät selbst oder von einem anderen Computer, Tablet oder Handy im selben Netzwerk. Das eignet sich für feste Messstationen, zum Beispiel einen Raspberry Pi im Club oder im Rack.

Grundsätzlich bist du in der Wahl der Hardware frei; vorausgesetzt wird eine ARM-Architektur (32 oder 64 Bit). Diese Anleitung beschreibt den Raspberry Pi.

1. Hardware und Betriebssystem: was du brauchst und wie du den Raspberry Pi vorbereitest
2. Installation: SPL Sense installieren und als Dienst einrichten
3. Update
4. Betrieb: Zugriff, Kiosk-Anzeige und Betrieb ohne Bedienung

Kennst du dich mit Linux, SSH und der Kommandozeile aus, kannst du direkt mit der Installation beginnen.

Mit Ausnahme der Kalibrierung des Sensors kann SPL Sense unter Linux alles, was es auch unter Windows und macOS kann.

3.1 - Hardware und Betriebssystem

Hardware

Den Raspberry Pi bekommst du im Elektronikhandel. Getestet haben wir:

• Raspberry Pi 4 oder 5, Model B (alle Arbeitsspeicher-Varianten)
• für die Stromversorgung über das Netzwerkkabel: das offizielle Power-over-Ethernet-Modul (PoE HAT) für den Raspberry Pi 3B+ und 4B

Speicherkarte

Die Speicherkarte ist das Teil, das bei vielen Betriebsstunden am ehesten ausfällt. SPL Sense schreibt zwar wenig, aber eine hochwertige Micro-SD-Karte lohnt sich trotzdem. Gute Erfahrungen haben wir mit «SanDisk Extreme Pro» gemacht.

Die Grösse ist kaum ein Thema: Raspberry Pi OS mit Desktop passt auf 8 GB, und auch viele Messdaten brauchen kaum ein Gigabyte. Wir empfehlen mindestens 16 GB.

Betriebssystem installieren

1. Installiere den Raspberry Pi Imager auf deinem Computer (erhältlich auf der Website von Raspberry Pi).
2. Schreibe damit Raspberry Pi OS with Desktop auf die Speicherkarte.
   • Wähle 32 oder 64 Bit. Für einen Raspberry Pi 5 empfehlen wir 64 Bit. Merke dir die Wahl: Bei der Installation von SPL Sense brauchst du das passende Paket.
   • Lege im Imager unter den Einstellungen Benutzername und Passwort fest, und schalte SSH ein, wenn du den Raspberry Pi von einem anderen Computer aus einrichten willst.

Hast du Erfahrung mit der Kommandozeile und brauchst keinen Bildschirm am Raspberry Pi, genügt auch Raspberry Pi OS Lite ohne Desktop. Diese Anleitung geht von der Desktop-Variante aus.

Zusammenbauen

1. Baue den Raspberry Pi mit den gewünschten Zusatzmodulen ins Gehäuse und stecke die Speicherkarte ein.
2. Schliesse Bildschirm, Tastatur und Maus an.
3. Schliesse den Strom an (oder das Netzwerkkabel bei PoE). Der Raspberry Pi startet.
4. Richte beim ersten Start eine Netzwerkverbindung ein, per Kabel oder WLAN. SPL Sense wird im nächsten Schritt aus dem Internet geladen.
5. Falls nicht schon im Imager eingeschaltet: SSH aktivieren unter Raspberry-Menü › Einstellungen › Raspberry Pi Konfiguration › Schnittstellen.
6. Notiere die IP-Adresse des Raspberry Pi: Sie erscheint, wenn du mit der Maus oben rechts über das Netzwerksymbol fährst.

3.2 - Installation

SPL Sense wird über die Kommandozeile installiert, entweder direkt am Raspberry Pi (Programm Terminal) oder per SSH von einem anderen Computer. Mit SSH kannst du die Befehle kopieren und einfügen und vermeidest Tippfehler.

Per SSH verbinden

Dein Computer muss im selben Netzwerk sein wie der Raspberry Pi.

• macOS und Linux: im Terminal ssh <benutzer>@<ip-adresse>, zum Beispiel ssh pi@192.168.10.144
• Windows: im Terminal (PowerShell) ebenfalls ssh <benutzer>@<ip-adresse>, oder mit PuTTY: bei Host Name die IP-Adresse eintragen, Connection type auf SSH, dann Open

Benutzer und Passwort sind die, die du im Raspberry Pi Imager festgelegt hast.

Allgemeine Hinweise

• Linux unterscheidet Gross- und Kleinschreibung. Übernimm die Befehle genau.
• Ein erfolgreicher Befehl zeigt meist keine Meldung. Erscheint eine Fehlermeldung, lies sie und behebe den Fehler, bevor du weitermachst.
• Beim ersten sudo fragt der Raspberry Pi nach dem Passwort deines Benutzers.

1. Benutzer für SPL Sense anlegen

sudo useradd splsense -m -d /opt/splsense-data

SPL Sense läuft unter diesem eigenen Benutzer und speichert seine Daten in /opt/splsense-data.

2. SPL Sense herunterladen und entpacken

Für ein 32-Bit-Betriebssystem:

wget https://r.spl.swiss/dl/splsense/linux-arm -O splsense-latest.tar.gz
tar xfvz splsense-latest.tar.gz
rm splsense-latest.tar.gz

Für ein 64-Bit-Betriebssystem:

wget https://r.spl.swiss/dl/splsense/linux-arm64 -O splsense-latest.tar.gz
tar xfvz splsense-latest.tar.gz
rm splsense-latest.tar.gz

3. Programm an seinen Ort verschieben

sudo mv splsense /usr/local
sudo chown splsense /usr/local/splsense -R
sudo chgrp splsense /usr/local/splsense -R

4. Dienst einrichten

Damit SPL Sense beim Hochfahren automatisch startet, richtest du es als Systemdienst ein. Öffne eine neue Datei im Editor nano:

sudo nano /etc/systemd/system/splsense.service

Kopiere diesen Inhalt hinein:

[Unit]
Description=SPL Sense
After=network-online.target
User=splsense
Group=splsense

[Service]
Type=simple
ExecStart=/usr/local/splsense/SplSense.App.Browser
WorkingDirectory=/usr/local/splsense
Environment="ASPNETCORE_URLS=http://0.0.0.0:8080"
Environment="SPLSENSE_DATA=/opt/splsense-data"

[Install]
WantedBy=multi-user.target

Speichern und schliessen: Ctrl+X, dann mit Y bestätigen.

Die Zeile ASPNETCORE_URLS legt fest, unter welcher Adresse und welchem Port SPL Sense erreichbar ist: hier 8080 auf allen Netzwerkschnittstellen. Einen anderen Port trägst du hier ein. Fehlt die Zeile, ist SPL Sense nur auf dem Raspberry Pi selbst erreichbar (http://localhost:5000).

5. Dienst aktivieren und starten

sudo systemctl enable splsense
sudo service splsense start

6. Neu starten

sudo reboot

Fertig

SPL Sense startet jetzt bei jedem Hochfahren automatisch und läuft im Hintergrund. Öffne im Browser des Raspberry Pi oder eines anderen Geräts im Netzwerk die IP-Adresse mit dem Port, zum Beispiel http://192.168.10.144:8080.

Weiter geht es wie auf jeder anderen Plattform, zum Beispiel mit dem Schnellstart. Für den Betrieb als feste Messstation siehe Betrieb.

3.3 - Update

Automatisch

SPL Sense aktualisiert sich unter Linux wie auf den anderen Plattformen selbst: Ist eine neue Version verfügbar, erscheint auf der Übersicht Update verfügbar. Stoppe die Messung und klicke auf Update und Aktualisieren und neu starten. Siehe Installation und Updates.

Das funktioniert, wenn SPL Sense wie in der Installation beschrieben eingerichtet ist.

Von Hand

Schlägt das automatische Update fehl, aktualisierst du per Kommandozeile. Verbinde dich dazu wie bei der Installation mit dem Raspberry Pi. Die allgemeinen Hinweise gelten auch hier.

1. SPL Sense stoppen

sudo service splsense stop

2. Neue Version herunterladen und entpacken

32 Bit:

wget https://r.spl.swiss/dl/splsense/linux-arm -O splsense-latest.tar.gz
tar xfvz splsense-latest.tar.gz
rm splsense-latest.tar.gz

64 Bit:

wget https://r.spl.swiss/dl/splsense/linux-arm64 -O splsense-latest.tar.gz
tar xfvz splsense-latest.tar.gz
rm splsense-latest.tar.gz

3. Alte Version ersetzen

sudo rm -rf /usr/local/splsense
sudo mv splsense /usr/local
sudo chown splsense /usr/local/splsense -R
sudo chgrp splsense /usr/local/splsense -R

Die Messdaten liegen in /opt/splsense-data und bleiben dabei erhalten.

4. Starten und neu starten

sudo service splsense start
sudo reboot

3.4 - Betrieb

Adressen

Mit dem Port 8080 aus der Installation:

Am Raspberry Pi selbst geht statt der IP-Adresse auch localhost.

Kiosk-Anzeige

Für eine feste Anzeige, zum Beispiel ein Bildschirm am DJ-Pult, öffnet der Browser die Live Ansicht direkt im Kiosk-Modus, zum Beispiel mit Chromium:

chromium-browser --kiosk "http://localhost:8080/measurement/live?kiosk"

Der Kiosk-Modus zeigt nur die Widgets und eine schmale Statusleiste und passt sich der Bildschirmgrösse an. Siehe Live-Anzeige und Kiosk.

Feste Messstation ohne Bedienung

1. Autonomer Modus einschalten: Die Messung startet nach jedem Neustart von selbst, zum Beispiel nach einem Stromausfall.
2. Operator-PIN setzen: Ohne PIN ist nur die Live Ansicht zugänglich, auch im Browser anderer Geräte.
3. Mit der SPL Cloud verbinden und die Cloud Synchronisierung einschalten.
4. Optional mit Pro: Alarme bei Ausfall und Fernsteuerung.

Einschränkung

Den Sensor kalibrieren kannst du unter Linux nicht. Dafür brauchst du SPL Sense für Windows oder macOS.

4 - SPL Cloud

Die SPL Cloud unter spl.cloud archiviert die Messungen von SPL Sense und macht sie im Browser verfügbar, von überall und für alle, denen du Zugriff gibst. Sie läuft parallel zu SPL Sense: Gemessen wird immer lokal, die Cloud erhält die Daten laufend, sobald Internet da ist.

Alles in diesem Kapitel ist kostenlos, ausser wo Pro vermerkt ist. Zusatzfunktionen wie Tagesberichte, Alarme, Fernsteuerung oder teilbare Links gibt es pro Messung mit SPL Cloud Pro.

Dieses Kapitel richtet sich an Fachleute. Für den Einstieg reicht der Schnellstart.

4.1 - Konto und Oberfläche

Konto

Ein Konto erstellst du auf spl.cloud mit deiner E-Mail-Adresse, wie im Schnellstart beschrieben. Ein Konto ist persönlich: Lege für jede Person ein eigenes an und arbeite im Team mit Organisationen, statt ein gemeinsames Konto zu teilen.

Profil

Einstellungen › Mein Profil › Profil bearbeiten:

• Vorname, Nachname, Anzeigename (so wirst du anderen angezeigt)
• Firmenname und Adresse
• Telefon: für SMS-Alarme. Die nationale Schreibweise geht auch (079 …), die Cloud wandelt sie ins internationale Format um.

Sprache

Einstellungen › Sprache: Standardsprache des Browsers, Deutsch, Deutsch (Schweiz), Englisch oder Französisch.

Statusleiste

• SPL Sense Instanzen: zum Beispiel «SPL Sense 3 von 5 online». Ein Klick zeigt alle deine Instanzen mit Zustand, aktueller Tätigkeit und, während sie misst, dem LAeq 1 s. Rot markiert sind Instanzen, die während einer Messung die Verbindung verloren haben. Siehe SPL Sense Instanzen.
• Suche (Lupe), Hilfe (Fragezeichen) und Einstellungen (Zahnrad)

Übersicht

Die Übersicht zeigt Messaufträge und Messungen:

• Messaufträge mit ihren Messungen
• Eigenständige Messungen: Messungen, die keinem Messauftrag zugeordnet sind. Hier erscheint eine neue Messung aus SPL Sense zuerst.
• unten die Liste deiner SPL Sense Instanzen

Jede Messung zeigt ihren Zustand und die Werte der letzten Tage, eingefärbt nach den Schwellen des Werteprofils. Ist eine Messung mit Pro aktiviert, steht das dabei.

Mit Neuer Messauftrag erstellen legst du einen Messauftrag an.

Archiv

Zehn Tage nach seinem Enddatum wandert ein Messauftrag ins Archiv; vorher zeigt die Übersicht, in wie vielen Tagen das passiert. Das Archiv erreichst du über Frühere Messaufträge und Messungen unten auf der Übersicht. Archivierte Messaufträge und Messungen bleiben vollständig erhalten.

Suche

Mit der Lupe oder Ctrl+K (Mac: ⌘+K) durchsuchst du Messungen, Messaufträge, Instanzen, Organisationen und Einstellungen. Archivierte Einträge stehen zuletzt und sind markiert. Instanzen findest du auch über das Betriebssystem, zum Beispiel «mac» oder «linux». Die Suche zeigt nur, was du öffnen darfst.

Live-Daten

Seiten mit laufenden Messungen aktualisieren sich von selbst. Bricht die Verbindung ab, zeigt die Cloud Verbindung zu SPL Cloud unterbrochen und verbindet sich neu; mit Jetzt neu verbinden geht es sofort.

4.2 - Organisationen und Rollen

Wozu Organisationen?

Alles in der SPL Cloud hat einen Besitzer: Messungen, Messaufträge und SPL Sense Instanzen. Besitzer ist entweder eine Person oder eine Organisation.

Eine Organisation ist eine Gruppe von Personen, die gemeinsam auf Messungen zugreifen: eine Firma, ein Club, ein Festival oder eine Behörde. Alle Mitglieder sehen die Messungen der Organisation, und wenn jemand die Firma verlässt, bleiben die Daten bei der Organisation.

Eine Person kann Mitglied in mehreren Organisationen sein, zum Beispiel als freischaffender Techniker bei mehreren Firmen. Beim Anlegen eines Messauftrags oder beim Anmelden einer Instanz wählst du, wem sie gehören soll.

Rollen

Eine Organisation hat immer mindestens einen Besitzer.

Wer nur Daten ansehen soll, zum Beispiel ein Veranstalter oder eine Behörde, wird nicht Mitglied, sondern erhält Lesezugriff.

Organisation erstellen

1. Einstellungen › Organisation erstellen.
2. Gib Name, Adresse und E-Mail-Adresse ein. Die Rechnungssprache bestimmt die Sprache von Rechnungen und Zahlungsseiten.
3. Speichern. Du bist jetzt Besitzer der Organisation.

Mitglieder verwalten

Auf der Seite der Organisation:

1. Mitglied hinzufügen.
2. Suche die Person über ihre E-Mail-Adresse. Sie muss bereits ein Konto in der SPL Cloud haben.
3. Wähle die Rolle: Besitzer oder Mitglied. Speichern.

Ein Klick auf ein Mitglied öffnet es: Rolle ändern oder Mitglied entfernen.

Logo

Das Logo der Organisation erscheint in den PDF-Berichten ihrer Messungen. Logo hochladen (Bilddatei bis 5 MB), Logo ändern oder Logo entfernen.

Typische Aufbauten

Einzelperson: Eine Technikerin mit eigenem Sensor und Laptop, ohne Organisation. Instanz und Messungen gehören ihr persönlich. Dem Veranstalter gibt sie Lesezugriff auf die Messung.

Technikfirma: Die Firma hat eine Organisation; alle Laptops und Raspberry Pis sind als Instanzen der Organisation angemeldet. Alle Mitarbeitenden sind Mitglieder und sehen alle Messungen. An einem Festival fasst ein Messauftrag die Messpunkte zusammen; die Behörde erhält Lesezugriff auf den ganzen Messauftrag, der Betreiber einer Bühne auf seine Messung.

Gemietete Geräte: Wird ein Gerät vermietet und soll es für die Mietdauer der mietenden Firma gehören, wechselst du den Besitzer der Instanz, siehe SPL Sense Instanzen.

4.3 - SPL Sense Instanzen

Jede Installation von SPL Sense, die bei der SPL Cloud angemeldet ist, heisst Instanz: ein Laptop, ein Desktop-PC oder ein Raspberry Pi. Wie du eine Instanz anmeldest, steht unter SPL Sense › Einstellungen.

Zustände

Wo du Instanzen findest

• Statusleiste: «SPL Sense 3 von 5 online», mit Liste aller deiner Instanzen
• Übersicht, ganz unten: alle Instanzen mit Zustand, Tätigkeit, Besitzer und aktuellem Pegel
• Einstellungen › Persönliche SPL Sense Instanzen und auf der Seite jeder Organisation

Jede Instanz zeigt das Symbol ihres Betriebssystems (Apple, Windows, Linux).

Seite einer Instanz

Ein Klick auf eine Instanz zeigt:

• was sie gerade tut: während der Messung die laufende Messung mit den aktuellen 1-Sekunden-Werten, bei aktivem Leveler mit Gain-Reduktion und Korrelation; offline den letzten Kontakt
• die Details: Instanz ID, Host, Betriebssystem, Besitzer, Datum der Registrierung
• mit Pro die Fernsteuerung

Wem die Daten gehören

Eine neue Messung, die eine Instanz hochlädt, gehört dem Besitzer der Instanz. In eine bestehende Messung dürfen nur Instanzen desselben Besitzers hochladen.

Besitzer wechseln

Den Besitzer einer Instanz wechselst du, indem du sie neu anmeldest:

1. In SPL Sense: Einstellungen › Cloud › Instanz abmelden.
2. Instanz anmelden und bei der Bestätigung in der Cloud den neuen Besitzer wählen.
3. In SPL Sense für neue Messungen die Cloud Synchronisierung einschalten.

Die Instanz behält ihre ID. Bereits hochgeladene Messungen behalten ihren bisherigen Besitzer. In sie kann die Instanz danach nicht mehr hochladen, weil nur Instanzen des Besitzers einer Messung in diese hochladen dürfen. Wechsle den Besitzer deshalb zwischen zwei Einsätzen, nicht während einer laufenden Messung.

Instanz entfernen

Auf der Seite der Instanz im Menü: Instanz entfernen. Die Instanz kann danach nichts mehr hochladen. Die Messungen in der Cloud bleiben erhalten. Melde die Instanz auch in SPL Sense ab, damit sie nicht weiter versucht, sich zu verbinden.

4.4 - Messaufträge mit mehreren Messpunkten

Ein Messauftrag fasst mehrere Messungen zusammen, die zusammengehören: alle Bühnen eines Festivals, die Messpunkte einer Baustelle oder ein Club mit Haupt- und Nebenraum. Jeder Messpunkt bleibt eine eigene Messung mit eigenem Sensor, eigenem Werteprofil und eigenen Daten. Der Messauftrag zeigt sie gemeinsam und lässt dich Zugriff, Pro und Alarme für alle auf einmal einstellen.

Messaufträge gibt es nur in der SPL Cloud; SPL Sense kennt nur Messungen.

Messauftrag erstellen

1. Auf der Übersicht Neuer Messauftrag erstellen.
2. Name, zum Beispiel «Openair 2026».
3. Ort (optional).
4. Von und Bis: der Zeitraum. Er bestimmt, wann der Messauftrag ins Archiv wandert, nämlich zehn Tage nach dem Enddatum.
5. Besitzer: du persönlich oder eine Organisation. Der Besitzer lässt sich später nicht mehr ändern.
6. Speichern.

Messungen zuweisen

Auf der Seite des Messauftrags im Menü Messauftrag › Messungen verwalten:

• Messungen zuweisen: Wähle Messungen, die noch keinem Messauftrag angehören.
• Eine Messung entfernst du aus dem Messauftrag mit Entfernen. Sie wird wieder eigenständig.

Mit Messungen verwalten beenden schliesst du die Bearbeitung.

Jede Messung gehört höchstens zu einem Messauftrag.

Unterschiedliche Besitzer

Messauftrag und Messungen können verschiedenen Besitzern gehören. Typisch: Der Veranstalter führt den Messauftrag «Openair 2026» in seiner Organisation, eine Technikfirma misst eine Bühne mit ihrem eigenen Laptop. Die Messung gehört dann der Technikfirma (dem Besitzer der Instanz, die sie hochlädt), der Messauftrag dem Veranstalter.

Zuweisen

Eine Messung zuweisen kann nur, wer beides darf: den Messauftrag verwalten und die Messung verwalten. In der Praxis ist das eine Person, die in beiden Organisationen Mitglied ist. Die Messung behält beim Zuweisen ihren Besitzer.

Wer was darf

Im Beispiel ist A die Technikfirma (Besitzer der Messung) und B der Veranstalter (Besitzer des Messauftrags).

«A» und «B» stehen jeweils für die Person bzw. alle Mitglieder der Organisation, der Messung oder Messauftrag gehört.

Pro bei unterschiedlichen Besitzern

• Aktiviert B Pro für den Messauftrag, bezahlt B für alle Messungen darin, auch für die von A, in der Währung von B.
• Hat A Pro schon direkt auf der Messung aktiviert, bleibt es dabei: Diese Messung bezahlt weiterhin A.
• Deaktiviert A die direkte Aktivierung, während der Messauftrag Pro ist, bleibt die Messung über den Messauftrag Pro.

Siehe auch Preise und Abrechnung.

Bearbeiten und löschen

Bearbeiten ändert Name, Ort und Zeitraum. Messauftrag löschen geht nur, wenn ihm keine Messungen mehr zugewiesen sind.

Beispiel: Festival mit drei Messpunkten

Eine Technikfirma betreut ein Festival mit Hauptbühne, Zelt und einem Messpunkt beim nächsten Wohnhaus.

1. Drei Laptops mit SPL Sense sind als Instanzen der Organisation der Firma angemeldet.
2. Auf jedem Laptop wird eine Messung mit Cloud Synchronisierung angelegt: «Hauptbühne», «Zelt», «Nachbarschaft».
3. In der Cloud entsteht der Messauftrag «Openair 2026» mit dem Festivalzeitraum, und die drei Messungen werden zugewiesen.
4. Die Behörde erhält Lesezugriff auf den ganzen Messauftrag, der Betreiber des Zelts nur auf seine Messung.
5. Optional: Pro für den ganzen Messauftrag, zum Beispiel für Alarme an die Technik oder einen teilbaren Link für den Veranstalter.

4.5 - Messungen in der Cloud

Eine Messung erscheint in der SPL Cloud, sobald in SPL Sense ihre Cloud Synchronisierung eingeschaltet ist und die Instanz Internet hat. Neue Messungen stehen zuerst unter den eigenständigen Messungen auf der Übersicht.

Die Messungsseite

Unter dem Titel steht eine Zeile mit dem Wichtigsten: Messauftrag, Besitzer, die Instanz, die gerade misst (mit Zustand), und ob Pro aktiv ist.

• Live: Läuft die Messung, siehst du die aktuellen 1-Sekunden-Werte, bei aktivem Leveler auch Gain-Reduktion und Korrelation. Meldet sich die Instanz nicht mehr, steht Verbindung verloren mit dem letzten Kontakt.
• Tage, Grafik, Abweichungen und Ereignisse: gleich wie in SPL Sense, siehe Messdaten auswerten.
• Seitlich: Zugriff (wer die Messung sieht), Pro, Bilder und die anderen Messungen desselben Messauftrags.

Ändert sich in SPL Sense etwas an der Messung, zum Beispiel der Offset, aktualisiert sich die Seite von selbst.

Berichte und Exporte

Die Berichte tragen das Logo der Organisation, der die Messung gehört.

Abschliessen

Menü Messung › Messung abschliessen. Die Cloud nimmt danach keine neuen Daten mehr an, auch wenn SPL Sense weiter misst. Daten bis zum Zeitpunkt des Abschlusses, die noch unterwegs sind, kommen noch an.

Schliesst du die Messung in SPL Sense ab, wird sie auch in der Cloud abgeschlossen. Wieder geöffnet wird sie in SPL Sense oder mit der Fernsteuerung.

Löschen

Eine abgeschlossene Messung löschst du im Menü Messung › Messung löschen. Sie wird in der Cloud endgültig entfernt. In SPL Sense bleibt die Messung erhalten.

Wer die Messung sieht

4.6 - Lesezugriff

Mit einem Lesezugriff sieht eine andere Person eine Messung oder einen ganzen Messauftrag, ohne etwas ändern zu können. Typisch für Veranstalter, Betreiber oder Behörden.

Es gibt zwei Arten:

Diese Seite beschreibt den kostenlosen Lesezugriff.

Lesezugriff geben

1. Öffne die Messung oder den Messauftrag.
2. Menü Messung bzw. Messauftrag › Lesezugriff verwalten.
3. Lesezugriff hinzufügen.
4. Suche die Person über ihre E-Mail-Adresse. Sie muss ein Konto in der SPL Cloud haben; wenn nicht, bitte sie, eines zu erstellen.
5. Bereich wählen: nur diese Messung oder der ganze Messauftrag. Der Zugriff auf den Messauftrag gilt auch für Messungen, die später dazukommen.
6. Speichern.

Die Liste Benutzer mit Lesezugriff zeigt, wer Zugriff hat, seit wann und von wem er erteilt wurde. Mit Entfernen nimmst du ihn zurück.

Lesezugriff vergeben kann jede Person, die die Messung verwalten darf: der Besitzer bzw. alle Mitglieder der Organisation, der sie gehört.

Was Lesende sehen

Personen mit Lesezugriff finden die Messung auf ihrer Übersicht. Sie sehen alle Daten, Tage, Ereignisse und Bilder und können CSV-Exporte herunterladen, mit Pro auch Tagesberichte. Sie können nichts ändern, keinen Zugriff weitergeben und die Messung nicht abschliessen oder löschen.

5 - SPL Cloud Pro

Die SPL Cloud ist in der Basis kostenlos. Mit Pro erweiterst du einzelne Messungen um zusätzliche Funktionen, ohne Abo und ohne Vertragsbindung. Abgerechnet wird pro Messung und Messtag.

Was Pro kostet und wie es abgerechnet wird, steht unter Preise und Abrechnung. Lies diese Seite, bevor du Pro zum ersten Mal aktivierst.

5.1 - Preise und Abrechnung

Das Prinzip

• Pro gilt pro Messung. Du aktivierst es für eine einzelne Messung oder für alle Messungen eines Messauftrags.
• Bezahlt wird pro Messtag. Ein Messtag zählt, wenn die Messung an diesem Tag mehr als eine Stunde Daten aufgezeichnet hat. Massgebend ist die Tagesgrenze der Messung.
• Pro Messung und Jahr gibt es eine Obergrenze. Ist sie erreicht, läuft Pro bis zum Ende des Messjahres kostenlos weiter.
• Kein Abo, keine Grundgebühr. Eine Messung ohne Daten kostet nichts.

Preise

Die aktuellen Preise findest du auf spl.swiss. Das Modell:

• Die ersten Messtage einer Messung kosten mehr, ab dem 7. Messtag gilt ein tieferer Tagespreis.
• Pro Messung und Messjahr gibt es eine Obergrenze. Ist sie erreicht, läuft Pro bis zum Ende des Messjahres kostenlos weiter.
• Das Messjahr dauert 365 Tage ab dem ersten Messtag der Messung (hat sie noch keine Daten: ab dem Tag der Aktivierung). Danach beginnt ein neues Messjahr, und die Zählung startet wieder beim ersten Tag.
• Die Preise verstehen sich exklusive Mehrwertsteuer.

Vor jeder Aktivierung zeigt die SPL Cloud den Preis und, falls schon Daten aufgezeichnet sind, den genauen Betrag an. Ändern sich die Preise, gilt für eine bereits aktivierte Messung weiterhin der Preis zum Zeitpunkt ihrer Aktivierung.

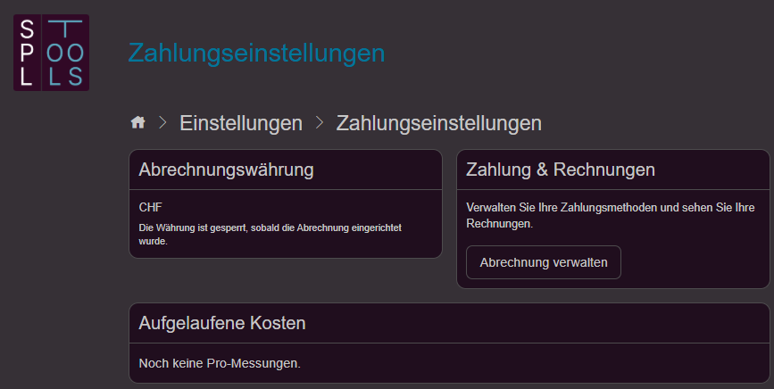

Voraussetzung: Zahlungsmethode

Bevor du Pro aktivierst, braucht der Besitzer der Messung eine Zahlungsmethode und eine Rechnungsadresse. Die Rechnungsadresse wird für die Mehrwertsteuer benötigt.

Bei Pro für einen Messauftrag braucht der Besitzer des Messauftrags die Zahlungsmethode.

1. Wähle die Abrechnungswährung: CHF oder EUR. Sie lässt sich danach nicht mehr ändern.
2. Klicke auf Zahlung einrichten. Die Zahlung läuft über den Zahlungsdienst Stripe; dort wählst du das Zahlungsmittel und gibst die Rechnungsadresse ein. Welche Zahlungsmittel möglich sind, siehst du dort.
3. Zurück in der SPL Cloud steht Zahlungsmethode und Rechnungsadresse gespeichert.

Die Rechnung lautet auf die Person bzw. die Organisation, der das Zahlungsmittel gehört. Mit Abrechnung verwalten öffnest du bei Stripe deine Rechnungen und änderst das Zahlungsmittel. Bei einer Organisation bestimmt die Rechnungssprache in den Organisationsdetails die Sprache der Rechnungen.

Pro aktivieren

Für eine Messung

1. Öffne die Messung. Seitlich steht Hol dir Pro! mit den enthaltenen Funktionen und dem Preis.
2. Klicke auf Pro aktivieren und bestätige.

Für einen Messauftrag

Auf der Seite des Messauftrags Pro für den Job aktivieren. Damit sind alle Messungen des Messauftrags Pro, auch solche, die später dazukommen. Jede Messung wird trotzdem einzeln nach ihren Messtagen abgerechnet, mit ihrer eigenen Obergrenze.

Bezahlt wird vom Besitzer des Messauftrags, auch für Messungen, die jemand anderem gehören. Messungen, für die ihr Besitzer Pro schon direkt aktiviert hat, bezahlt weiterhin dieser. Details unter Unterschiedliche Besitzer.

Gratis-Teststunde

Beim ersten direkten Aktivieren einer Messung hast du eine Stunde Zeit zum Ausprobieren. Bei der Aktivierung über den Messauftrag gibt es keine Teststunde. Deaktivierst du Pro innerhalb dieser Stunde, kostet es nichts, auch nicht für bereits aufgezeichnete Tage. Solange die Teststunde läuft, zeigt die Messung Gratis-Teststunde läuft.

Rückwirkende Abrechnung

Pro wird ab dem ersten Messtag der Messung abgerechnet, nicht ab dem Zeitpunkt der Aktivierung. Aktivierst du Pro für eine Messung, die schon seit drei Tagen läuft, zählen diese drei Tage mit. Die SPL Cloud zeigt dir vor der Aktivierung den genauen Betrag.

Pro deaktivieren

Mit Pro deaktivieren auf der Messung bzw. Pro für den Job deaktivieren auf dem Messauftrag:

• Die Pro-Funktionen sind sofort gesperrt. Teilbare Links funktionieren nicht mehr, Alarme werden nicht mehr ausgewertet.
• Bereits aufgelaufene Beträge werden mit der nächsten Rechnung abgerechnet. Es gibt keine Rückerstattung.
• Weitere Messtage werden nicht mehr gezählt. Die Messung zeichnet normal weiter auf.
• Messungen, die direkt aktiviert wurden, bleiben aktiv, wenn du Pro für den Messauftrag deaktivierst.

Wieder aktivieren

Aktivierst du Pro später wieder, läuft das Messjahr nahtlos weiter, als hätte es keine Pause gegeben. Messtage aus der Pause werden rückwirkend mitgezählt. Eine Teststunde gibt es nicht mehr; die Abrechnung beginnt sofort. Wiederholtes Aus- und Einschalten spart also nichts.

Abrechnung

Abgerechnet wird einmal pro Monat, am letzten Tag des Kalendermonats, für alle Messtage, die in diesem Monat aufgelaufen sind. Das hinterlegte Zahlungsmittel wird automatisch belastet.

Schlägt die Belastung fehl, versucht es der Zahlungsdienst mehrmals. Schlägt die Zahlung endgültig fehl, werden die Pro-Funktionen der betroffenen Messungen gesperrt, bis die Zahlung geklärt ist.

Kosten im Blick

• Aufgelaufene Kosten in den Zahlungseinstellungen: alle Pro-Messungen mit ihren Kosten im laufenden Jahr.
• Lizenzdetails einer Messung (über Details anzeigen bei Pro): Messjahr, abrechenbare Messtage, Stand bis zur Obergrenze, bereits abgerechnete Beträge, Verrechnungsverlauf und alle Messtage mit ihrer aufgezeichneten Zeit.
• Lizenzdetails eines Messauftrags: Summe über alle seine Messungen.

Kosten sehen nur Personen, die den Messauftrag bzw. die Messung verwalten dürfen.

5.2 - Teilbare Links

Mit einem teilbaren Link sieht jede Person, die den Link hat, eine Messung oder einen ganzen Messauftrag, ohne Konto in der SPL Cloud. Typisch für Veranstalter, Betreiber und Behörden, oder als QR-Code im Produktionsbüro eines Festivals.

Für Personen mit Konto gibt es den kostenlosen Lesezugriff.

Voraussetzung

• Link auf eine Messung: Die Messung braucht Pro.
• Link auf einen Messauftrag: Der Messauftrag braucht Pro (Pro für den Job aktivieren). Pro auf einzelnen Messungen des Messauftrags genügt dafür nicht.

Link erstellen

1. Menü Messung bzw. Messauftrag › Lesezugriff verwalten.
2. Unter Lesezugriffs-Links: Zugriffslink hinzufügen.
3. Bereich wählen: diese Messung oder der ganze Messauftrag.
4. Verfall: Datum, ab dem der Link nicht mehr funktioniert. Leer lassen, wenn er nicht ablaufen soll. Wir empfehlen ein Datum etwa zehn Tage nach der Veranstaltung.
5. Speichern.

Danach siehst du den Link und den QR-Code. Mit Kopieren kopierst du den Link, zum Beispiel für eine E-Mail. Den QR-Code kannst du ausdrucken.

Was Empfänger sehen

Empfänger öffnen den Link im Browser und sehen die Messung bzw. den Messauftrag mit allen Daten, Tagen, Ereignissen und Bildern. Sie können Tagesberichte und CSV-Exporte herunterladen. Sie können nichts ändern und sehen nur, was der Link freigibt.

Link zurücknehmen

Unter Lesezugriff verwalten stehen alle Links mit ihrem Verfall. Mit Entfernen wird ein Link sofort ungültig.

Wenn Pro endet

Wird Pro deaktiviert oder schlägt die Zahlung fehl, funktionieren die Links nicht mehr. Empfänger sehen dann Dieser geteilte Link ist zurzeit nicht verfügbar. Die Links bleiben gespeichert und funktionieren wieder, sobald Pro wieder aktiv ist.

5.3 - Berichte und Bilder

Tagesberichte

In SPL Sense ist der Tagesbericht als PDF kostenlos. In der SPL Cloud gibt es ihn mit Pro, in zwei Varianten:

• Tagesbericht: Button PDF beim gewählten Tag. Ohne Pro ist der Button ausgegraut.
• Tagesbericht mit Abweichungen: Menü Messung › Tagesbericht mit Abweichungen öffnen. Enthält zusätzlich die Überschreitungen der Schwellen des Werteprofils für den gewählten Tag.

Gehört die Messung einer Organisation mit Logo, erscheint das Logo im Bericht. Das Logo stellst du auf der Seite der Organisation ein.

Bilder zur Messung

Bilder halten fest, wie gemessen wurde: der Messort, der Sensor, die Beschallung, das Protokoll vom Einmessen.

1. Öffne die Messung. Seitlich steht der Bereich Bilder.
2. Ziehe Fotos in den Bereich oder klicke auf +.
3. Ein Klick auf ein Bild öffnet es gross. Dort ergänzt du einen Bildtext und Speichern.

Bilder sieht jede Person, die die Messung sieht, auch über Lesezugriff und teilbare Links. Hinzufügen kann nur, wer die Messung verwalten darf, und nur mit Pro. Löschen (Bild löschen?) entfernt das Bild endgültig.

Bilderbericht

Menü Messung › Bilderbericht öffnen erstellt ein PDF mit allen Bildern der Messung und ihren Bildtexten. Zusammen mit dem Tagesbericht ergibt das eine vollständige Dokumentation der Messung.

5.4 - Alarme

Die SPL Cloud prüft jede Minute die laufenden Pro-Messungen und benachrichtigt die eingetragenen Empfänger:

• Überschreitung: Ein Wert liegt über einer Schwelle des Werteprofils der Messung.
• Ausfall: Eine laufende Messung sendet keine Daten mehr, zum Beispiel weil Strom oder Internet weg ist.

Alarme laufen nur für Messungen mit Pro. Andere Messungen im selben Bereich werden übersprungen.

Wo du Alarme einstellst

• Für einen ganzen Messauftrag: Menü Messauftrag › Alarme. Die Einstellung gilt für alle seine Messungen.
• Für eine einzelne Messung: Menü Messung › Alarmkonfiguration. Für eine eigenständige Messung ist das der einzige Weg. Gehört die Messung zu einem Messauftrag, überschreibt diese Einstellung die des Messauftrags für diese eine Messung.

Oben auf der Seite wählst du den Bereich: Ganzer Messauftrag oder Einzelne Messung. Die Liste darunter zeigt die betroffenen Messungen und weist auf Messungen ohne Pro oder ohne Grenzwerte hin.

Einstellungen

Schalte zuerst Alarme für diesen Bereich aktivieren ein.

Überschreitung

• Auslösen bei Stufe: welche Schwellen des Werteprofils einen Alarm auslösen: Benachrichtigung, Warnung, Limit. Die Schwellen selbst kommen aus dem Werteprofil jeder Messung. Ohne Schwellen im Werteprofil gibt es keine Überschreitungsalarme.
• Andauernd während: so viele Minuten muss der Wert über der Schwelle bleiben, bevor ein Alarm ausgelöst wird. Das filtert kurze Spitzen heraus. Standard: 15 Minuten; üblich sind 5 bis 15 Minuten.

Ausfall

• Stille vor dem Alarm: so viele Minuten dürfen Daten fehlen, bevor ein Ausfallalarm ausgelöst wird. Standard: 30 Minuten. Geräte mit Mobilfunk laden oft schubweise hoch; wähle die Zeit dann nicht zu kurz.

Ende eines Alarms

Auch benachrichtigen, wenn ein Alarm endet: Eine zweite Meldung, sobald der Pegel wieder normal ist oder wieder Daten kommen. Standardmässig aus, weil es die Anzahl Nachrichten etwa verdoppelt. Lass es aus, wenn Empfänger SMS bekommen.

Empfänger

Empfänger brauchen kein Konto in der SPL Cloud. Mit Empfänger hinzufügen trägst du pro Person ein:

• E-Mail und/oder Telefon. Für SMS braucht es eine Telefonnummer. Die nationale Schreibweise geht auch (079 …); sie wird ins internationale Format umgewandelt.
• Erhält: Alle Alarme, Nur Ausfälle oder Nur Grenzwertalarme. Wer ein Gerät wieder online bringt, braucht selten Überschreitungen, und wer die Pegel überwacht, selten Ausfälle.

Schneller geht es mit Mich hinzufügen und Organisationsmitglieder hinzufügen: Name, E-Mail und, falls im Profil hinterlegt, die Telefonnummer werden übernommen.

Wann benachrichtigt wird

• Überschreitung: wenn die erste Stufe erreicht ist und erneut bei jedem Wechsel der Stufe (zum Beispiel von Warnung zu Limit oder zurück). Solange die Stufe gleich bleibt, kommt keine weitere Meldung.
• Ausfall: einmal, wenn der Ausfall erkannt wird.
• Mehrere Alarme in derselben Minute werden zu einer Nachricht zusammengefasst.
• Die Nachricht enthält einen Link zur Messung bzw. zum Messauftrag in der SPL Cloud.

5.5 - Fernsteuerung und Kommentare

Mit der Fernsteuerung bedienst du SPL Sense aus der SPL Cloud, zum Beispiel einen Raspberry Pi im Rack oder einen Laptop an einer anderen Bühne.

Voraussetzungen

• In SPL Sense erlaubt: Einstellungen › Cloud › Fernsteuerung erlauben. Standardmässig aus. So entscheidet immer die Person vor Ort, ob ihre Instanz ferngesteuert werden darf.
• Instanz online: Befehle gehen nur an eine verbundene Instanz. Es gibt keine Warteschlange.
• Pro auf der Messung: Gesteuert werden nur Messungen mit Pro.
• Berechtigung: der Besitzer der Instanz, bei einer Instanz einer Organisation alle Mitglieder. Personen mit Lesezugriff oder teilbarem Link können nie steuern.
• SPL Sense ab Version 2.0.

Was geht

Auf der Seite der Instanz oder der Messung im Bereich Fernsteuerung:

Mit Messungen auf der Instanz siehst du alle Messungen von SPL Sense, auch solche ohne Cloud Synchronisierung. Steuern lassen sich nur Messungen, die in der Cloud sind und Pro haben.

Was nicht geht

• Kalibrierung und Software-Updates
• Line Offset einmessen (braucht Rauschen und Stille vor Ort)
• Leveler-Verbindung einstellen
• eigene Grenzwerte im Werteprofil bearbeiten; das geht nur auf der Instanz

Bestätigung und Rückmeldung

Jeder Befehl, der etwas verändert, fragt vorher nach, mit Messung und Instanz im Text, zum Beispiel «Messung ‘Hauptbühne’ auf ‘Laptop-FOH’ stoppen?».

Danach meldet die Cloud das Ergebnis. Antwortet die Instanz nicht rechtzeitig, steht dort, dass der Befehl möglicherweise trotzdem ausgeführt wurde; prüfe dann den Zustand der Instanz.

In SPL Sense erscheint jeder Befehl aus der Cloud als Meldung, und die Ereignisse der Messung zeigen, wer ihn ausgelöst hat (per Fernsteuerung durch …).

Ändern Personen vor Ort und in der Cloud gleichzeitig etwas, gilt die letzte Änderung.

Kommentare und ausgenommene Zeitbereiche

Mit Pro kannst du auch in der Cloud im Bereich Ereignisse Kommentare hinzufügen und Zeitbereiche ausnehmen, genau wie in SPL Sense. Auch das läuft über die Fernsteuerung: Die Instanz muss online sein und die Fernsteuerung erlauben.

6 - Für Entwickler

Kurz und technisch, für alle, die SPL Sense mit eigener Software oder Hardware verbinden.

• SPL Sense API: lokale HTTP-API zum Abfragen, Steuern und als Leveler-Schnittstelle
• Datenformate: CSV und .splsense

6.1 - SPL Sense API

Einschalten

Einstellungen › API in SPL Sense:

Die Seite zeigt die Basis-URL, die Swagger UI und die OpenAPI-Spezifikation:

Die API lauscht auf allen Netzwerkschnittstellen, unverschlüsselt (HTTP). Betreibe sie nur in vertrauenswürdigen Netzwerken.

Verbindungen zu einem SPL Tools L1 sind von dieser Einstellung nicht betroffen.

Authentifizierung

Jede Anfrage braucht den API Key, als Header

X-Api-Key: <api key>

oder als HTTP Basic Auth (Benutzername beliebig, Passwort = API Key). Ohne gültigen Key: 401. Ist ein Endpunkt im gewählten Modus nicht erlaubt: 403.

Endpunkte

Die genauen Datenstrukturen stehen in der Swagger UI.

Steuern: POST /api/control

{ "action": "start" }

Antwort: { "success": true, "errorMessage": null }. Es gelten dieselben Regeln wie in der Oberfläche; ein Start über die API fragt nicht nach einer abgelaufenen Kalibrierung. In den Ereignissen der Messung steht über die API.

Leveler-Einstellungen: POST /api/leveler/settings

{
  "measurementId": "…",
  "mode": 30,
  "limitValueDbA": 96,
  "limitValueDbC": null,
  "limitValueDbZ": null
}

mode: 0 Aus, 10 Einfacher Leveler, 20 mit Panikfunktion, 30 mit Panikfunktion und Publikumskompensation. Grenzwerte 40–140 dB oder null (Gewichtung nicht geregelt). Die Line Offsets bleiben unverändert. Nicht möglich bei abgeschlossenen Messungen (409).

Leveler-Schnittstelle: POST /api/leveler

Für Audioprozessoren, die als Leveler arbeiten (zum Beispiel mit dem Q-SYS-Plugin). Die Messung muss in ihren Leveler-Einstellungen die Verbindung Externer Audioprozessor (SenseAPI) haben.

Der Prozessor ruft den Endpunkt regelmässig auf (typisch einmal pro Sekunde) und schickt seinen aktuellen Ausgangspegel:

{
  "lineLevels": [ { "levelA": -18.2, "levelC": -12.5, "levelZ": -10.1 } ],
  "externalLevelerType": "MyProcessor",
  "externalLevelerVersion": "1.0"
}

Line-Pegel in dBFS (negativ), je Gewichtung optional. Mehrere Werte werden energetisch gemittelt. Jeder Aufruf ist ein Regelzyklus.

Antwort:

{
  "state": 20,
  "gainReduction": -3.5,
  "headroomBeforeGainReduction": 0,
  "dominantWeighting": "A",
  "compensatedRelevantSplA": 96.2,
  "compensatedRelevantSplC": null,
  "compensatedRelevantSplZ": null,
  "lineCorrelationA": 1.012,
  "lineCorrelationC": null,
  "lineCorrelationZ": null
}

gainReduction in dB, immer ≤ 0. Diesen Wert setzt der Prozessor als Gain um.

6.2 - Datenformate

CSV

Den CSV-Export gibt es pro Tag und für die ganze Messung, in SPL Sense und in der SPL Cloud (dort für die ganze Messung als ZIP).

• Trennzeichen: Semikolon ;
• eine Zeile pro Minute (Intervall)
• erste Spalte Timestamp: Ende des Intervalls im Format ISO 8601 mit Zeitzone, zum Beispiel 2026-07-12T22:15:00.0000000+02:00
• danach eine Spalte pro Wert des Werteprofils, in dessen Reihenfolge, mit Bezeichnung und Einheit im Kopf
• Werte in dB mit einer Nachkommastelle, inklusive Offset
• Dezimaltrennzeichen gemäss Sprache der Oberfläche

Ausgenommene Zeitbereiche, Kommentare und Ereignisse sind nicht im CSV enthalten.

.splsense

Eine .splsense-Datei enthält eine ganze Messung aus SPL Sense mit allen Aufzeichnungen, signierten Intervallen, Ereignissen und Einstellungen. Sie dient zur Sicherung und zum Übertragen auf einen anderen Computer (Import und Export).

Das Format ist intern und kann sich mit neuen Versionen ändern. Zum Auswerten in eigener Software eignen sich der CSV-Export und die SPL Sense API.

7 - Grundlagen

Diese Seiten erklären die Begriffe und Zusammenhänge, die du für SPL Sense und SPL Cloud brauchst. Sie ersetzen keine Fachliteratur. Massgebend sind in der Schweiz die V-NISSG mit der Vollzugshilfe des BAG, in Deutschland die DIN 15905-5. Welche Vorlagen SPL Sense dafür mitbringt, steht unter Vorlagen für V-NISSG und DIN 15905-5.

7.1 - Vorlagen für V-NISSG und DIN 15905-5

SPL Sense bringt Werteprofile und Live-Anzeigen für die V-NISSG (Schweiz) und die DIN 15905-5 (Deutschland) mit. Welche Vorgaben für deine Veranstaltung gelten, entnimmst du den Originaldokumenten (unten).

Werteprofile

Die Werte lassen sich pro Messung anpassen, siehe Werteprofile. Die passenden Live-Anzeigen heissen gleich wie die Vorlagen, jeweils auch in einer Variante mit Leveler-Anzeige.

SPL Sense rechnet Mittelwerte wie LAeq 30′ oder LAeq 60′ jede Minute gleitend über die letzten 30 bzw. 60 Minuten. Der Wert zur vollen und zur halben Stunde entspricht dem Mittelwert über die abgelaufene halbe Stunde, also dem 30-Minuten-Block der DIN 15905-5. Bleibt LAeq 30′ jederzeit unter dem Grenzwert, sind damit auch alle Blöcke eingehalten.

Für den Spitzenpegel verwendet die Vorlage DIN 15905-5 den Wert LCFmax 1′: den höchsten C-bewerteten Fast-Wert (125 ms) innerhalb einer Minute.

Originaldokumente

• Bundesamt für Gesundheit (BAG): Vollzugshilfe zur V-NISSG, Schall und Messverfahren zur Ermittlung von Schallpegeln an Veranstaltungen, auf der Website des BAG
• DIN 15905-5:2022-07, Veranstaltungstechnik – Tontechnik – Teil 5: Maßnahmen zum Vermeiden einer Gehörgefährdung des Publikums durch hohe Schallemissionen elektroakustischer Beschallungstechnik

7.2 - Glossar

Messwerte und Schreibweise

SPL Sense und SPL Cloud schreiben Messwerte so, wie es in der Akustik üblich ist:

Der Buchstabe nach dem L ist die Frequenzbewertung (A, C oder Z), danach folgt die Art (eq oder Fmax), dann die Zeit. Ein Strich ′ steht für Minuten. Die Einheit ist immer dB.

In CSV-Exporten und PDF-Berichten stehen dieselben Werte teilweise noch in einer älteren Schreibweise.

Begriffe A–Z

A-, C- und Z-Bewertung

Filter, die das Frequenzspektrum gewichten. A entspricht ungefähr dem menschlichen Gehör bei leisen Pegeln und dämpft Bässe stark; die Mittelungspegel der V-NISSG und der DIN 15905-5 gelten in dB(A). C dämpft Bässe nur wenig und zeigt, wie viel Tieftonenergie im Spiel ist; die DIN 15905-5 begrenzt damit den Spitzenpegel. Z ist ungefiltert (zero). SPL Sense misst immer alle drei.

Abweichung, Überschreitung

Ein Wert hat eine Schwelle des Werteprofils überschritten. Die Messdetails zeigen sie pro Tag.

Ausgenommener Zeitbereich

Ein Zeitraum, der nicht für Maxima, Bewertung und Überschreitungen zählt, zum Beispiel das Einmessen. Die Daten bleiben erhalten und werden ausgegraut angezeigt.

Ausgleichszone

Bereich, in dem sich das Publikum vom Lärm erholen kann. Die V-NISSG verlangt sie bei Veranstaltungen mit einem Stundenpegel über 96 dB(A), die länger als drei Stunden dauern.

Beurteilungspegel (Lr)

Begriff der DIN 15905-5: der LAeq über 30 Minuten am Immissionsort, in Blöcken ab jeder vollen und halben Stunde. Zulässig sind 99 dB.

Ermittlungsort, Immissionsort

Der lauteste Ort im Publikumsbereich, auf Ohrenhöhe. Dort gilt der Grenzwert. Die DIN 15905-5 nennt ihn maßgeblichen Immissionsort und unterscheidet einen für LAeq (bestimmt von Mittel- und Hochton) und einen für den Spitzenpegel (bestimmt von den Bässen). Siehe Messpunkt und Offset.

Fast (F)

Zeitbewertung mit 125 ms. Reagiert schnell auf Spitzen. Grundlage für LAFmax.

Gain-Reduktion (GR)

Um wie viele dB der Leveler die Lautstärke gerade senkt. Immer 0 oder negativ.

Instanz

Eine Installation von SPL Sense, die bei der SPL Cloud angemeldet ist, zum Beispiel ein Laptop oder ein Raspberry Pi.

Intervall

Ein aufgezeichneter Abschnitt von einer Minute. Er enthält alle Werte dieser Minute und ist digital signiert.

Kalibrierung

Abgleich des Sensors mit einem Referenz-Schallpegel. Sie hat ein Ablaufdatum. Siehe Sensor und Kalibrierung.

Korrelation

Beim Leveler das Verhältnis zwischen gemessenem und erwartetem Pegel. 1.000 heisst: Es ist nur die Beschallung zu hören. Werte über 1 zeigen zusätzlichen Lärm, zum Beispiel vom Publikum.

LCpeak

C-bewerteter Spitzenschalldruckpegel: der höchste Momentanwert des Schalldrucks, ohne Zeitbewertung. Die DIN 15905-5 begrenzt ihn auf 135 dB. Nicht dasselbe wie LCFmax: Dort wird der Pegel zuerst mit der Zeitbewertung Fast (125 ms) geglättet, und davon wird der höchste Wert genommen. Kurze Spitzen fallen dadurch tiefer aus; LCpeak liegt deshalb immer gleich hoch oder höher als LCFmax.

Leq (Mittelungspegel)

Der energetische Mittelwert des Pegels über eine bestimmte Zeit. Ein kurzer, sehr lauter Moment hebt den Leq deutlich an, ein leiser Moment senkt ihn nur wenig.

Leveler

Regelt die Lautstärke der Beschallung automatisch so, dass der Grenzwert eingehalten wird.

Lesezugriff

Erlaubt einer anderen Person, eine Messung oder einen Messauftrag in der SPL Cloud anzusehen, ohne etwas zu ändern.

Line Offset

Beim Leveler mit Publikumskompensation: der Unterschied zwischen dem Pegel am Sensor und dem Signalpegel am Ausgang des Audioprozessors, gemessen ohne Publikum.

Live Ansicht

Grosse Anzeige der aktuellen Werte, zum Beispiel für DJ oder Technik. Aufbau frei gestaltbar.

LAFmax, MaxF

Der höchste Pegel mit Zeitbewertung Fast innerhalb der gewählten Zeit. Die V-NISSG begrenzt LAFmax auf 125 dB(A).

Messauftrag (Job)

Fasst in der SPL Cloud mehrere Messungen zusammen, zum Beispiel alle Messpunkte eines Festivals.

Messort, Ersatzimmissionsort

Wo der Sensor tatsächlich steht, zum Beispiel beim Mischpult. Die DIN 15905-5 nennt ihn Ersatzimmissionsort.

Messtag

Ein Tag einer Messung, begrenzt durch die Tagesgrenze. Auch die Pro-Abrechnung zählt Messtage.

Messung

Ein Messpunkt mit seinen Einstellungen und allen aufgezeichneten Daten. Kann über viele Tage laufen.

Offset, Korrekturwert

Wert in dB, der zu jedem gemessenen Wert addiert wird, um vom Messort auf den Ermittlungsort zu schliessen. Je ein Wert für A, C und Z. In der DIN 15905-5 heissen sie Korrekturwerte KA und KC.

Operator-PIN

Schützt SPL Sense vor Änderungen. Die Live Ansicht bleibt ohne PIN zugänglich.

Organisation

Eine Firma, ein Lokal oder ein Festival in der SPL Cloud. Ihr gehören Messungen, Messaufträge und Instanzen; mehrere Personen arbeiten darin zusammen.

Rosa Rauschen (Pink Noise)

Testsignal mit gleicher Energie pro Oktave. Wird zum Bestimmen von Offset und Line Offset verwendet.

Störschall

Begriff der DIN 15905-5: alles, was nicht von der Beschallung kommt, zum Beispiel Publikum oder Pyrotechnik. Siehe Publikumslärm.

Signatur

Jedes Intervall wird digital signiert. So lässt sich nachweisen, dass die Daten nicht verändert wurden.

Spektrum, Terzband

Der Pegel aufgeteilt nach Frequenzen, in Dritteloktaven (Terzen). In den Intervall-Details und der Live Ansicht sichtbar.

Tagesgrenze

Uhrzeit, zu der ein Messtag endet: zwischen Mitternacht und 06:00 Uhr.

Werteprofil

Legt fest, welche Werte eine Messung berechnet (z.B. LAeq 60′, LAFmax 1′) und welche Schwellen gelten. Jeder Wert hat bis zu drei Stufen: Benachrichtigung, Warnung und Limit. Siehe Werteprofile.

Wetterschutzfilter

Gleicht den Einfluss eines Wetterschutzes auf das Mikrofon aus. Muss zum verwendeten Wetterschutz passen.

7.3 - Messpunkt und Offset

Ermittlungsort und Messort

Die Grenzwerte gelten am lautesten Ort im Publikumsbereich. Die V-NISSG nennt ihn Ermittlungsort (auf Ohrenhöhe), die DIN 15905-5 maßgeblichen Immissionsort. Dort kann der Sensor während einer Veranstaltung selten stehen: Mitten im Publikum wäre er gefährdet, und Zurufe und Applaus würden die Messung verfälschen.

Gemessen wird deshalb an einem anderen Ort, dem Messort (DIN: Ersatzimmissionsort). Den Unterschied zwischen den beiden Orten gleicht der Offset aus (DIN: Korrekturwert). SPL Sense addiert ihn zu jedem Messwert, damit die angezeigten und gespeicherten Werte dem Pegel am lautesten Ort im Publikum entsprechen.

Den Messort wählen

• Der Sensor soll den Direktschall der Beschallung abbekommen: freie Sicht auf die Lautsprecher, nicht hinter Säulen, Zeltstangen oder dem Dach des Mischpults.
• Möglichst wenig Publikum und andere Geräuschquellen in der Nähe.
• Nicht in Raumecken und nicht direkt an Wänden.
• Draussen mit Wetterschutz, und den passenden Wetterschutzfilter einschalten.
• Während der Veranstaltung nicht mehr verschieben. Musst du ihn doch verschieben, bestimme den Offset neu.

Abstand zu den Lautsprechern

Der Sensor braucht einen Mindestabstand zur Beschallung:

• Erst in einigem Abstand mischen sich Hoch-, Mittel- und Tieftöner zum Klang, den auch das Publikum hört. Zu nahe an einem Lautsprecher misst der Sensor vor allem einen einzelnen Lautsprecher, und der Offset stimmt bei Musik nicht mehr.
• Der Sensor hat einen maximalen Pegel. Zu nahe an einem Lautsprecher können Spitzen ihn übersteuern. SPL Sense zeigt das als Clip in den Messdaten an.

Innerhalb dieser Grenzen gilt: Je weiter der Messort vom Publikum entfernt und je besser er im Direktschall der Beschallung liegt, desto weniger stören Publikum und andere Quellen. Liegt der Messort näher an der Beschallung als der lauteste Ort im Publikum, wird der Offset negativ. Die DIN 15905-5 empfiehlt einen solchen Messort.

Den Offset bestimmen

Der Offset wird vor der Veranstaltung mit rosa Rauschen bestimmt, so laut wie im Betrieb und über genau die Beschallung, die auch während der Veranstaltung spielt. In SPL Sense geht das mit Offsets tunen, Schritt für Schritt im Schnellstart beschrieben. Kurz:

1. Rosa Rauschen in Betriebslautstärke abspielen.
2. Mit dem Sensor den Publikumsbereich ablaufen. SPL Sense merkt sich den höchsten Pegel, das ist dein lautester Ort.
3. Sensor an den Messort stellen und den Offset so einstellen, dass der Pegel am Messort plus Offset dem höchsten Pegel entspricht.

Alternativ misst du den Pegel am lautesten Ort mit einem Handmessgerät und trägst die Differenz direkt unter Messung bearbeiten ein. Die DIN 15905-5 verlangt dafür eine Messdauer von mindestens 15 Sekunden.

Der Offset gilt pro Bewertung: Für A, C und Z gibt es je einen eigenen Wert.

• A (für LAeq und LAFmax): Der lauteste Ort wird von den Mittel- und Hochtönern bestimmt.
• C (für LCFmax und den Spitzenpegel): Der lauteste Ort wird von den Bässen bestimmt und kann woanders liegen. Die DIN 15905-5 erlaubt, den C-Offset aus dem LCeq zu bestimmen; das ist zuverlässiger als über Spitzenwerte.

Funktionstest und Kalibrierung

Bei mobilen Messsystemen verlangt die DIN 15905-5 einen Funktionstest mit Kalibrator vor und nach jeder Veranstaltung. Die Branchenempfehlung Messverfahren zur V-NISSG empfiehlt bei mobilen Systemen ebenfalls eine Kalibrierung vor und nach jeder Messung; die Vollzugshilfe selbst schreibt Veranstaltenden keine Kalibrierung vor. SPL Sense zeigt dir den Kalibrierstatus des Sensors und warnt vor dem Start, wenn er abgelaufen ist. Siehe Sensor und Kalibrierung.

Dokumentieren

Halte schriftlich fest, wie du gemessen hast.

• V-NISSG: mindestens Ermittlungsort, Offset und die Methode, mit der du den Offset bestimmt hast.
• DIN 15905-5: ein Messprotokoll, unter anderem mit Veranstalter, Datum und Ort, Beginn und Ende der Messung, Beurteilungspegeln und Spitzenpegeln, Mess- und Kalibriergeräten, Ergebnis des Funktionstests, Lage von Immissionsorten und Messort mit Begründung sowie den Korrekturwerten und wie sie bestimmt wurden. Die vollständige Liste steht in der Norm im Abschnitt «Messprotokoll».

Die gemessenen Werte liefert dir zum Beispiel der PDF-Tagesbericht.

SPL Sense hilft dabei: Jede Änderung des Offsets erscheint automatisch in den Ereignissen, und mit Kommentaren hältst du Besonderheiten direkt in der Messung fest. In der SPL Cloud kannst du zudem Bilder vom Messort an die Messung hängen (SPL Cloud Pro).

Originaldokumente: siehe Vorlagen für V-NISSG und DIN 15905-5.

7.4 - Publikumslärm

Was zählt zum Pegel?

Hier unterscheiden sich die Regelwerke:

• V-NISSG (Schweiz): Es zählt alles, was am Ermittlungsort zu hören ist: Beschallung, Bühne, Instrumente und auch das Publikum (Branchenempfehlung Messverfahren).
• DIN 15905-5 (Deutschland): Beurteilt wird nur der Schall der Beschallungsanlage. Publikum und andere Quellen sind Störschall und sollen das Ergebnis nicht verfälschen. Deshalb empfiehlt die Norm einen Messort, an dem das Publikum kaum ins Gewicht fällt.

Die Aufzeichnung von SPL Sense enthält in beiden Fällen den gesamten Pegel am Sensor. Keine Einstellung rechnet das Publikum aus den gespeicherten Messwerten heraus. Wie stark es mitzählt, bestimmst du also mit der Wahl des Messorts.

Auf den Stundenpegel hat das Publikum bei den meisten Veranstaltungen wenig Einfluss (Vollzugshilfe zur V-NISSG). Kurzzeitig kann es aber deutlich zum Pegel beitragen: Applaus, Sprechchöre, Mitsingen, laute Bühnenmonitore oder Regen auf einem Zeltdach.

Was du tun kannst

• Messort gut wählen: Steht der Sensor über Kopfhöhe, abseits der Menge und im Direktschall der Beschallung, wirkt sich das Publikum weniger aus. Halte dabei genug Abstand zu den Lautsprechern. Siehe Messpunkt und Offset.
• Bühnenpegel tief halten: Laute Monitore und Backline erhöhen den Pegel, ohne dass die Technik am Mischpult viel dagegen tun kann.
• Kommentare setzen: Halte besondere Momente in der Messung fest, zum Beispiel «Zugabe, Publikum singt mit». Kommentare erscheinen in der Tagesgrafik und helfen später beim Erklären von Spitzen.

Leveler mit Publikumskompensation

Der Leveler regelt die Beschallung automatisch herunter, wenn es zu laut wird. Ohne weitere Information würde er das auch tun, wenn das Publikum laut ist, und so die Musik unnötig leiser machen, obwohl die Beschallung gar nicht schuld ist.

Im Modus Leveler mit Panikfunktion und Publikumskompensation vergleicht SPL Sense den gemessenen Pegel mit dem Signal, das der Audioprozessor gerade ausgibt. Ist es lauter, als die Beschallung allein erklären kann (Korrelation über 1), berücksichtigt der Leveler nur den Anteil der Beschallung. Die Messung selbst zeichnet weiterhin den vollen Pegel auf.

Damit das funktioniert, braucht der Leveler einen genau eingemessenen Line Offset. Wie das geht, steht unter Leveler.
